سیم‌کشی برق از بخش‌های مهم هر ساختمان است و شناخت اصول اولیه آن می‌تواند در بسیاری از موقعیت‌ها به کمک افراد بیاید. آگاهی از نحوه انتقال برق، عملکرد مدارها و شیوه صحیح اتصال سیم‌ها باعث می‌شود بتوانید عیب‌های ساده را برطرف کنید و از بروز خطرات احتمالی مانند اتصالی یا برق‌گرفتگی جلوگیری نمایید. یادگیری این مهارت فقط مخصوص برق‌کاران حرفه‌ای نیست؛ هر کسی می‌تواند با دانستن مفاهیم پایه، ابزارهای مورد نیاز و رعایت نکات ایمنی، کارهای برقی ساده منزل خود را با اطمینان انجام دهد. در این مقاله، شما را با مهم‌ترین مفاهیم و مراحل سیم‌کشی برق ساختمان آشنا می‌کنیم.
آشنایی با مفاهیم پایه برق و سیم‌کشی
پیش از شروع کار با سیم‌کشی، لازم است چند مفهوم ساده و مهم در برق را بشناسید. دانستن این نکات کمک می‌کند تا در هنگام کار بدانید برق چطور در سیم‌ها حرکت می‌کند و هر بخش از مدار چه وظیفه‌ای دارد.
- جریان برق: منظور از جریان، همان حرکت برق در داخل سیم است که باعث روشن شدن لامپ‌ها و کار کردن وسایل برقی می‌شود.
- ولتاژ: ولتاژ نیرویی است که برق را در مسیر خود به حرکت درمی‌آورد. هرچه ولتاژ بیشتر باشد، انرژی برق هم قوی‌تر است.
- مدار الکتریکی: برق برای کار کردن باید مسیر رفت‌وبرگشت داشته باشد. یعنی از منبع برق (مثل فیوز یا پریز) خارج شود، از وسیله برقی عبور کند و دوباره برگردد. اگر این مسیر در جایی قطع شود، وسیله برقی دیگر کار نمی‌کند.
- فاز و نول: در برق ساختمان، سیم فاز برق را وارد مدار می‌کند و سیم نول راه برگشت برق را فراهم می‌سازد. اتصال نادرست این دو می‌تواند خطرناک باشد.
- جریان مستقیم (DC): در این نوع جریان، برق فقط در یک جهت ثابت حرکت می‌کند و مقدار ولتاژ آن نیز تغییر نمی‌کند. بیشتر وسایل کوچک و باتری‌ها از جریان مستقیم استفاده می‌کنند، چون برای مدارهای ظریف و پایدار مناسب است.
- جریان متناوب (AC): در جریان متناوب، جهت حرکت برق به‌صورت منظم و در هر ثانیه چندین بار تغییر می‌کند. برق شهری از این نوع است، زیرا انتقال آن در مسافت‌های طولانی آسان‌تر و به‌صرفه‌تر است.

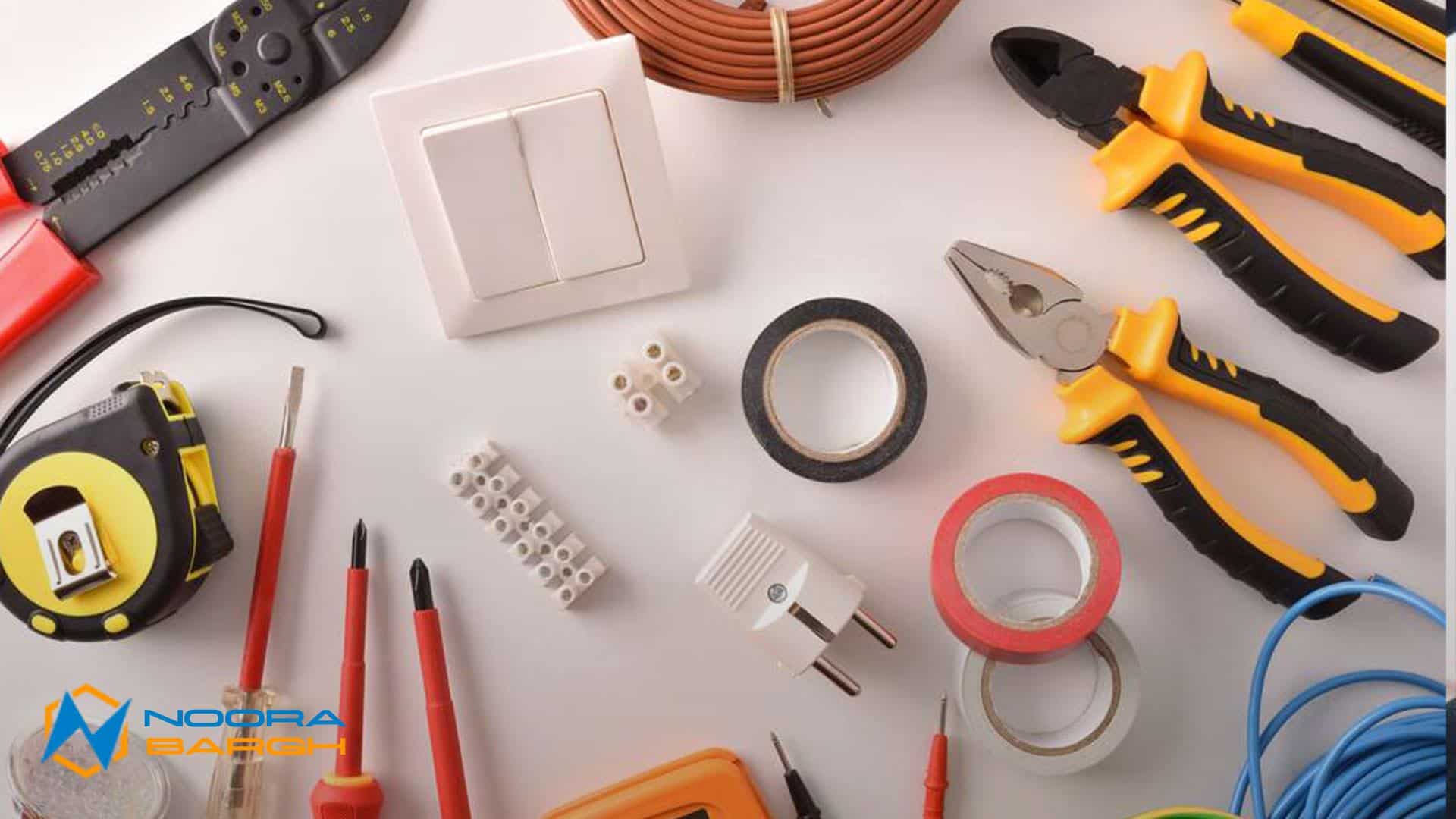

ابزار و تجهیزات مورد نیاز برای سیم‌کشی ساختمان
برای انجام سیم‌کشی ایمن و دقیق، داشتن ابزار مناسب بسیار مهم است. هر ابزار وظیفه‌ی خاصی دارد و استفاده درست از آن باعث می‌شود کار تمیزتر، سریع‌تر و بدون خطر انجام شود. در ادامه با مهم‌ترین وسایل مورد نیاز آشنا می‌شوید:
- انبردست: برای گرفتن، خم کردن و نگه داشتن سیم‌ها و اتصالات هنگام کار استفاده می‌شود.
- سیم‌چین: برای بریدن سیم‌ها و کابل‌های نازک به‌کار می‌رود.
- سیم‌لخت‌کن: پوشش پلاستیکی روی سیم را بدون آسیب زدن به رشته‌های داخلی جدا می‌کند تا بتوانید اتصال تمیز و مطمئن بسازید.
- پیچ‌گوشتی برق: برای باز و بسته کردن پیچ‌های کلیدها، پریزها و تابلو برق استفاده می‌شود. پیچ‌گوشتی عایق‌دار بهترین انتخاب است تا از برق‌گرفتگی جلوگیری کند.
- فازمتر: ابزاری است برای تشخیص وجود برق در سیم یا پریز. با لمس انتهای آن، در صورت وجود برق، چراغ کوچک داخل فازمتر روشن می‌شود.
- سیم برق: اصلی‌ترین جزء سیم‌کشی است. بسته به کاربرد، در انواع افشان یا مفتول و با ضخامت‌های مختلف استفاده می‌شود.
- جعبه فیوز: مرکز کنترل برق ساختمان است و از مدارها در برابر اتصالی یا افزایش جریان محافظت می‌کند.
- فیوز مینیاتوری: برای قطع خودکار جریان در زمان بروز اضافه‌بار یا اتصال کوتاه استفاده می‌شود.
انواع سیم‌ها و کابل‌های برق و کاربرد آن‌ها در ساختمان
در سیم‌کشی ساختمان، انواع مختلف سیم و کابل برای کاربردهای مختلف استفاده می‌شود. انتخاب درست نوع و اندازه سیم بسیار مهم است تا سیستم برقی به‌درستی کار کند و خطرات ناشی از اتصالی یا آتش‌سوزی کاهش یابد.
- سیم افشان: این سیم‌ها از تعدادی رشته نازک ساخته شده‌اند که نسبت به سیم‌های مفتول، انعطاف‌پذیری بیشتری دارند. برای اتصالاتی که نیاز به انعطاف دارند (مثل لامپ‌ها و پریزها) مناسب هستند.
- سیم مفتول: این سیم‌ها از یک رشته سفت و محکم تشکیل شده‌اند و بیشتر برای اتصالات ثابت یا نصب در تابلو برق‌ها به کار می‌روند، جایی که نیاز به پایداری و استحکام سیم وجود دارد.
- انتخاب قطر مناسب سیم: برای انتخاب قطر سیم باید به شدت جریان مورد نیاز توجه کنید. سیم‌های نازک برای جریان‌های کم و سیم‌های ضخیم برای جریان‌های بالاتر استفاده می‌شوند.
- رنگ‌بندی سیم‌ها: سیم‌ها معمولاً با رنگ‌های مختلف شناسایی می‌شوند: سیم فاز معمولاً مشکی یا قرمز است، سیم نول به رنگ آبی و سیم‌های محافظ (که به زمین وصل می‌شوند) معمولاً سبز یا سبز و زرد است. این رنگ‌ها به شناسایی آسان‌تر و اتصال صحیح سیم‌ها کمک می‌کنند.
مراحل سیم‌کشی برق در ساختمان
سیم‌کشی برق ساختمان یک فرایند گام‌به‌گام است که نیاز به دقت و رعایت اصول ایمنی دارد. در اینجا مراحل اصلی انجام سیم‌کشی را توضیح می‌دهیم:
- طراحی نقشه: اولین قدم طراحی نقشه برق ساختمان است. در این مرحله، محل نصب پریزها، کلیدها، لامپ‌ها و تابلوهای برق مشخص می‌شود. همچنین مسیر عبور سیم‌ها و کابل‌ها در نقشه مشخص خواهد شد.
- انتخاب و آماده‌سازی لوله‌ها: پس از طراحی، نوبت به انتخاب لوله‌ها می‌رسد. لوله‌ها برای محافظت از سیم‌ها استفاده می‌شوند و باید در مکان‌های مشخصی نصب شوند تا سیم‌ها به‌راحتی از آن‌ها عبور کنند.

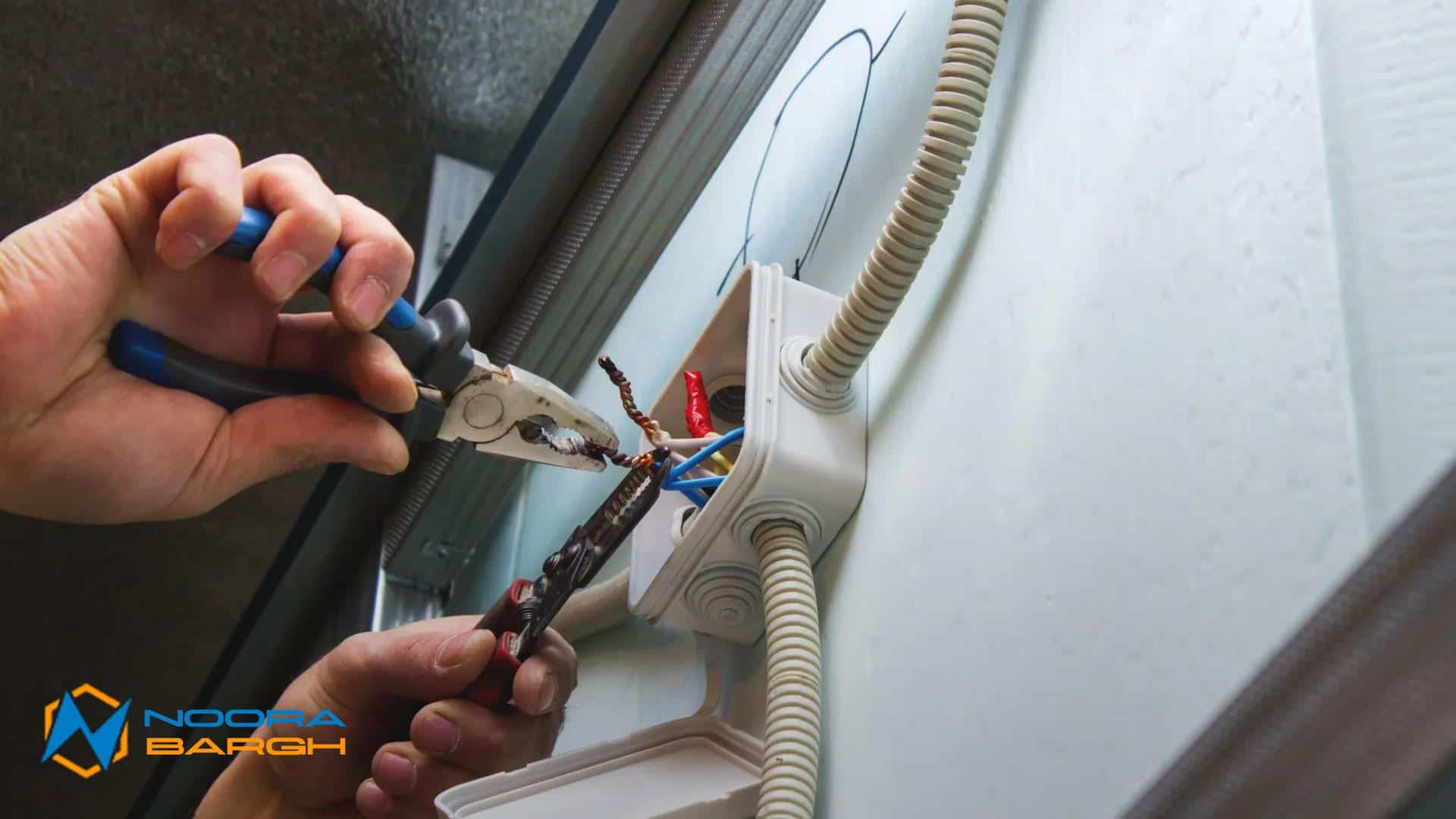

- عبور سیم‌ها از لوله‌ها: در این مرحله، سیم‌ها از درون لوله‌ها عبور داده می‌شوند. دقت کنید که سیم‌ها به‌درستی و بدون پیچیدگی در لوله‌ها قرار گیرند تا هیچ‌گونه آسیب به آن‌ها وارد نشود.

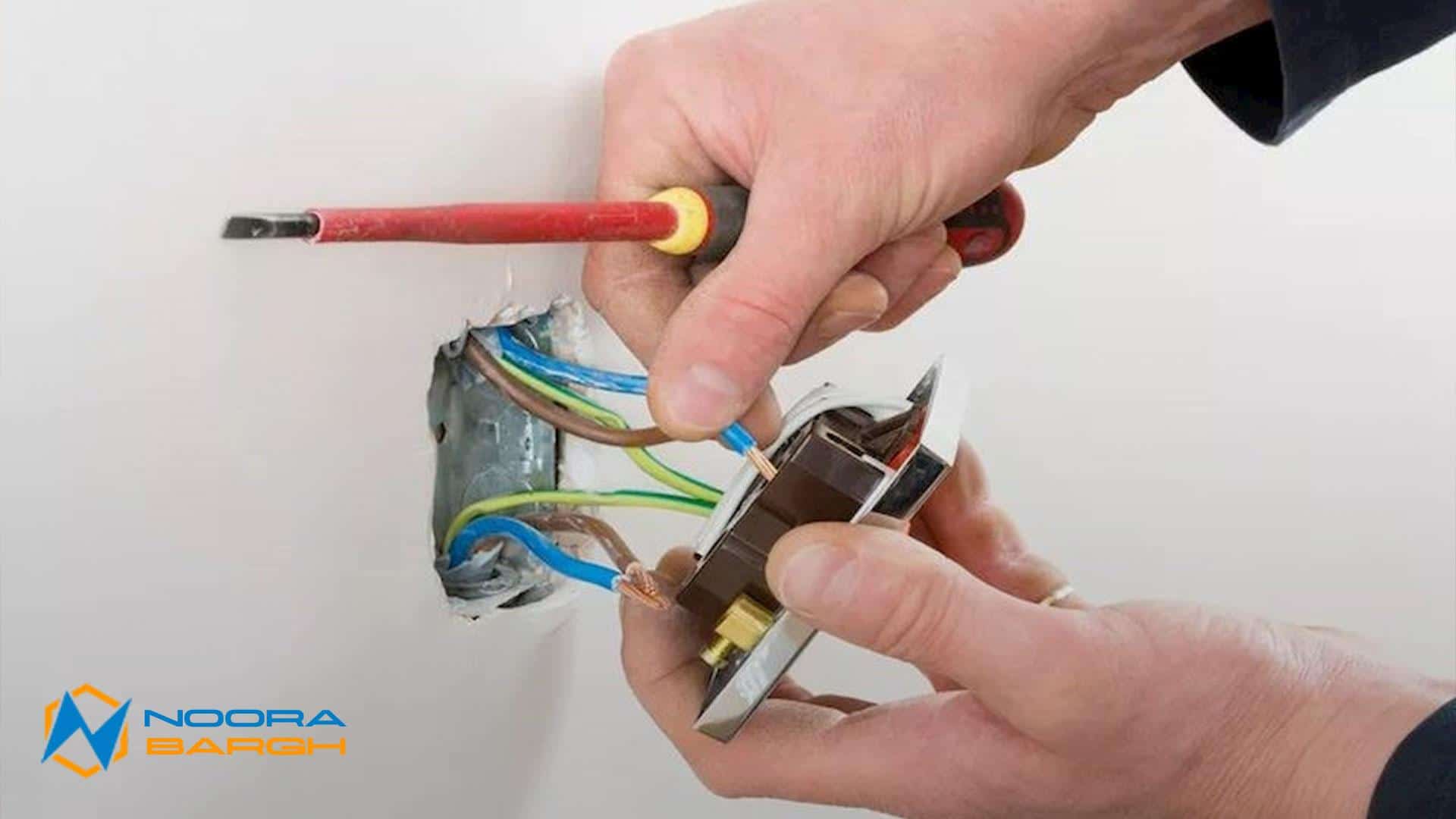

- نصب کلید و پریز: پس از عبور سیم‌ها، کلیدها و پریزها در محل‌های تعیین‌شده نصب می‌شوند. باید از اتصالات صحیح استفاده کرد تا برق به‌طور ایمن از آن‌ها عبور کند.
- تست نهایی: در پایان، پس از نصب تمامی اجزا، سیستم باید تست شود تا از درست کار کردن سیم‌کشی اطمینان حاصل شود. این تست شامل بررسی جریان برق، اتصال صحیح سیم‌ها و ایمنی سیستم است.
نکات ایمنی و خطاهای رایج در سیم‌کشی
در زمان انجام سیم‌کشی، رعایت نکات ایمنی و پرهیز از اشتباهات رایج اهمیت زیادی دارد. رعایت این موارد نه‌تنها از برق‌گرفتگی و آسیب جلوگیری می‌کند، بلکه کیفیت کار را هم بالا می‌برد.
نکات ایمنی:
- قطع برق: قبل از هر کاری برق اصلی را قطع کنید تا از برق‌گرفتگی جلوگیری شود.
- استفاده از ابزار عایق: از ابزارهایی مثل پیچ‌گوشتی و انبردست عایق‌شده استفاده کنید تا ایمنی شما حفظ شود.
- دوری از آب: از تماس با آب هنگام کار با برق خودداری کنید.
- تست ولتاژ قبل از کار: پیش از شروع هر کاری، با فازمتر بررسی کنید تا مطمئن شوید در سیم یا پریز برق وجود ندارد. انجام این کار از برق‌گرفتگی و حوادث احتمالی جلوگیری می‌کند.
خطاهای رایج و پیشگیری از آن‌ها:
- اتصال نادرست فاز و نول: این اشتباه می‌تواند باعث اتصالی یا آسیب به دستگاه‌ها شود.
- شل بودن اتصالات: اتصالات شل می‌تواند باعث ایجاد مقاومت و افزایش دما شود.
- بار اضافی روی مدارها: فشار اضافی روی مدارها می‌تواند به سیم‌ها آسیب بزند و خطر آتش‌سوزی به‌دنبال داشته باشد.

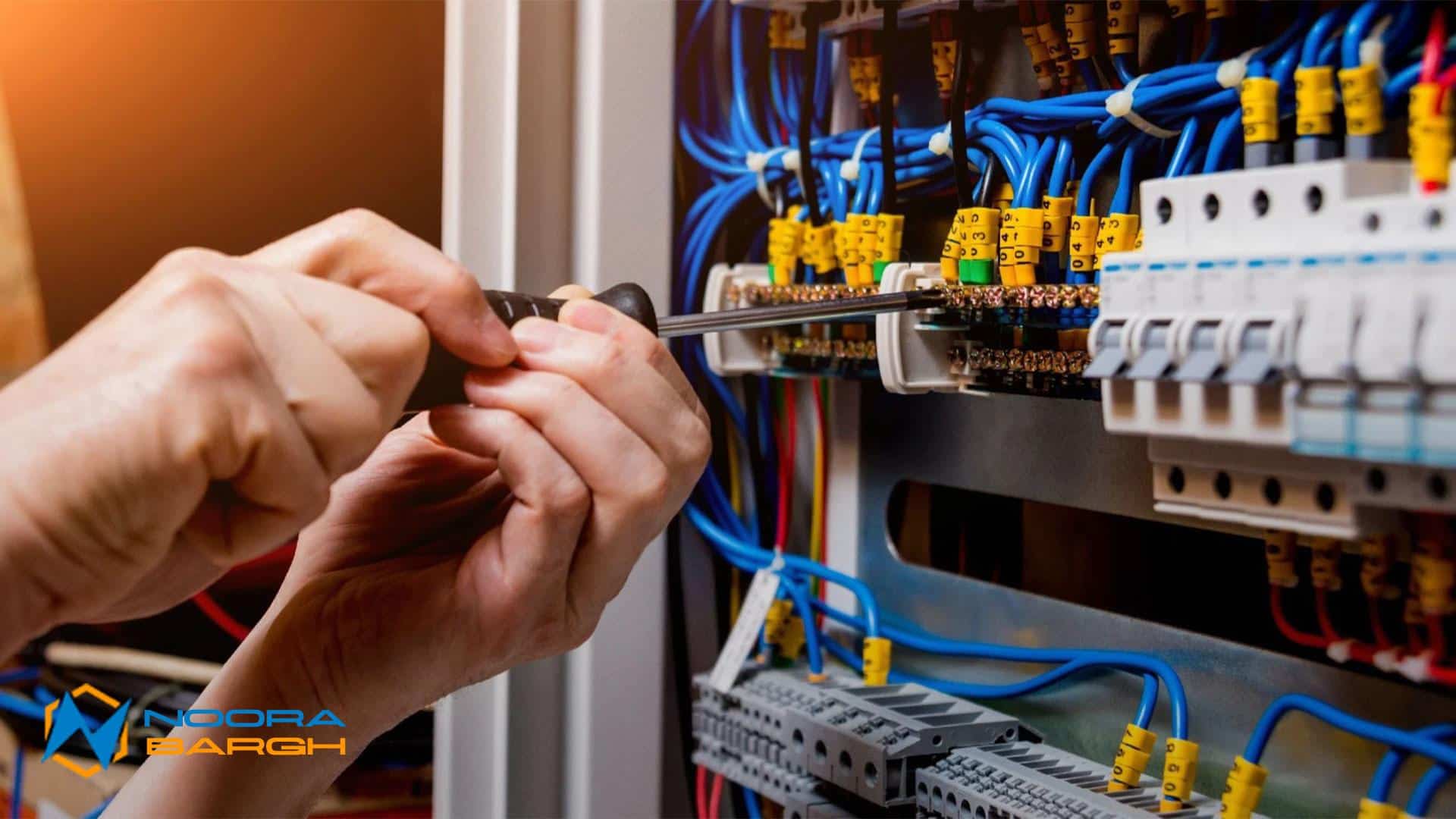

آشنایی با فیوزها و تابلو برق خانگی
فیوزها جزء اساسی سیستم برق هر خانه هستند و نقش مهمی در حفاظت مدار دارند. وقتی جریان برق از حد مجاز بیشتر می‌شود، فیوز به‌طور خودکار مدار را قطع می‌کند تا از آسیب به وسایل برقی یا وقوع آتش‌سوزی جلوگیری شود.
انواع فیوزها:
- فیوزهای حرارتی: این نوع فیوزها به افزایش دما حساس هستند و در صورت گرمای بیش از حد مدار، قطع می‌شوند.
- فیوزهای مینیاتوری: فیوز مینیاتوری یک کلید خودکار الکترومکانیکی است که برای محافظت از مدارهای برق در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود. وقتی جریان برق از حد مجاز بیشتر شود، این کلید به‌طور خودکار مدار را قطع می‌کند تا از آسیب دیدن سیم‌کشی یا وسایل برقی جلوگیری شود. بر خلاف فیوزهای قدیمی که پس از عمل‌کردن باید تعویض شوند، فیوز مینیاتوری را می‌توان پس از رفع مشکل دوباره روشن و استفاده کرد.
- چیدمان تابلو برق شامل قرار دادن فیوزها به‌طور منظم و مرتب برای هر بخش از ساختمان است. فیوزها باید به‌طور دقیق و جداگانه برای هر مدار نصب شوند تا در صورت بروز مشکل، فقط آن مدار قطع شود و باقی سیستم بدون اختلال باقی بماند.
تست و عیب‌یابی مدارهای برق پس از پایان کار
پس از اتمام سیم‌کشی، باید مدارها را برای اطمینان از عملکرد صحیح تست کنید. یکی از ابزارهای اصلی برای این کار مولتی‌متر است. با استفاده از مولتی‌متر می‌توانید ولتاژ، جریان و مقاومت را اندازه‌گیری کنید و از صحت اتصال سیم‌ها مطمئن شوید.
برای شناسایی قطعی‌ها، ابتدا مدار را خاموش کرده و سپس سیم‌ها را بررسی کنید تا از اتصال درست آن‌ها اطمینان حاصل شود. در صورت یافتن اتصالات اشتباه، آن‌ها را اصلاح کنید و دوباره مدار را تست کنید تا مطمئن شوید که همه‌چیز به‌درستی کار می‌کند.
زمانی که انجام سیم‌کشی باید به برق‌کار حرفه‌ای سپرده شود
سیم‌کشی برق یک کار تخصصی است که در برخی شرایط باید حتماً توسط برق‌کار متخصص انجام شود. به‌ویژه زمانی که نیاز به نصب یا اصلاح مدارهای پیچیده، تابلو برق یا سیستم‌های فشار قوی باشد، تلاش برای انجام سیم‌کشی بدون تخصص کافی می‌تواند خطراتی مانند برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات ایجاد کند. در چنین شرایطی، برای حفظ ایمنی و انجام کار مطابق با استانداردهای لازم، بهتر است از برق‌کار حرفه‌ای کمک بگیرید. در این راستا، مجموعه نورا برق با بیش از ۵ سال تجربه در صنعت برق، خدمات تخصصی خود را در زمینه فروش تکی و عمده تجهیزات برق ساختمان ارائه می‌دهد.
ویژگی‌های مجموعه نورا برق
- تجربه و تخصص:
با بیش از ۵ سال فعالیت در صنعت برق و بهره‌مندی از نیروهای متخصص، مجموعه برق نورا توانسته نیاز پروژه‌های مختلف را با دقت و دانش فنی برطرف کند. - فروش تکی:
این خدمت مخصوص افرادی است که به دنبال خرید تجهیزات برقی برای پروژه‌های کوچک یا استفاده شخصی هستند. در این بخش، کارشناسان مجموعه با مشاوره و راهنمایی مناسب کمک می‌کنند تا مشتری بتواند محصول مورد نیاز خود را درست و مطمئن انتخاب کند. - فروش عمده:
برای پروژه‌های بزرگ و شرکت‌های ساختمانی، مجموعه برق نورا خدمات تأمین تجهیزات را به‌صورت عمده ارائه می‌دهد. این خدمات شامل هماهنگی در تهیه کالا، پشتیبانی فنی و ارسال سریع سفارش‌ها است تا پروژه‌ها بدون تاخیر پیش بروند. - تضمین کیفیت خدمات:
تمام مراحل کار، از مشاوره تا تحویل تجهیزات، زیر نظر کارشناسان انجام می‌شود تا مشتریان از کیفیت، ایمنی و دقت خدمات اطمینان کامل داشته باشند. - مشاوره تخصصی:
تیم فنی مجموعه با تحلیل دقیق نیاز هر پروژه، مناسب‌ترین تجهیزات را پیشنهاد می‌دهد تا انتخاب‌ها هم از نظر فنی و هم اقتصادی به‌صرفه باشند. - پشتیبانی پس از فروش:
مشتریان پس از خرید نیز از پشتیبانی فنی و مشاوره تخصصی مجموعه بهره‌مند می‌شوند تا نصب و اجرای تجهیزات به بهترین شکل انجام شود. - قیمت رقابتی:
تمام محصولات با قیمت منصفانه و شرایط ویژه برای خریداران عمده عرضه می‌شوند تا خریدی مطمئن و اقتصادی فراهم شود.
جمع‌بندی
آشنایی با اصول پایه سیم‌کشی و ابزارهای مورد نیاز، برای انجام کارهای برقی ضروری است. ابزارهایی مانند انبردست، سیم‌لخت‌کن و فازمتر کمک می‌کنند تا سیم‌کشی به‌درستی انجام شود و ایمنی حفظ شود. انتخاب سیم‌های مناسب و رعایت نکات ایمنی مانند قطع برق و استفاده از ابزارهای عایق، خطرات را کاهش می‌دهد. در نهایت، اگر کار پیچیده باشد، بهتر است از برق‌کار متخصص کمک گرفته شود تا ایمنی کار تضمین شود.
