در هر پروژه‌ی برق‌کشی، شناخت رنگ سیم‌ها یکی از پایه‌ای‌ترین اصولی است که ایمنی و دقت کار را تضمین می‌کند. رنگ هر سیم در سیستم برق معنا و کاربرد مشخصی دارد؛ از انتقال جریان اصلی گرفته تا هدایت جریان برگشتی یا اتصال به زمین. رعایت این رنگ‌بندی باعث می‌شود برق‌کاران و تعمیرکاران هنگام نصب یا تعمیر، بدون نیاز به آزمایش‌های اضافی، سیم‌ها را به‌درستی شناسایی کنند و از بروز اشتباه‌های خطرناک جلوگیری شود. در واقع، رنگ‌ها نقش یک زبان مشترک را میان تمام فعالان حوزه‌ی برق ایفا می‌کنند.
در این مقاله قصد داریم به بررسی استاندارد رنگ‌بندی سیم‌ها و کابل‌های برق در ایران بپردازیم، ارتباط آن با استانداردهای بین‌المللی را مرور کنیم و توضیح دهیم که رعایت این اصول چگونه می‌تواند ایمنی، سرعت کار و دوام تجهیزات برقی را افزایش دهد.
مفهوم رنگ‌بندی سیم‌ها و هدف از استانداردسازی
در برق‌کشی ساختمان‌ها و تجهیزات صنعتی، رنگ سیم‌ها تنها یک نشانه ظاهری نیست؛ بلکه ابزاری استاندارد برای تشخیص نوع و عملکرد هر سیم محسوب می‌شود. این سیستم رنگ‌بندی به مهندسان و تکنسین‌ها کمک می‌کند تا بدانند هر سیم چه نقشی در مدار دارد و چگونه باید به سایر اجزا متصل شود. هدف از تعیین رنگ‌ها، ایجاد نظم، افزایش ایمنی و کاهش احتمال اشتباه در زمان نصب یا تعمیر است.
دلایل اصلی استانداردسازی رنگ سیم‌ها عبارت‌اند از:
- افزایش ایمنی: با مشخص بودن نقش هر سیم، احتمال اتصال اشتباه یا برق‌گرفتگی به حداقل می‌رسد.
- سهولت در تعمیر و سرویس دوره‌ای: رنگ‌بندی استاندارد سیم‌ها باعث می‌شود در هنگام عیب‌یابی، نوع و مسیر هر سیم به‌راحتی تشخیص داده شود. این موضوع خطای انسانی را کاهش داده، روند تعمیر را سریع‌تر می‌کند و در نهایت از صرف هزینه‌های اضافی جلوگیری می‌کند.
- یکسان‌سازی اجرا در پروژه‌ها: استفاده از رنگ‌های مشخص، باعث هماهنگی میان برق‌کاران در پروژه‌های مختلف می‌شود.
از نظر عملکرد الکتریکی، هر نوع سیم نقش ویژه‌ای در مدار دارد:
- سیم فاز (L): جریان الکتریکی را از منبع برق به تجهیزات و وسایل مصرف‌کننده منتقل می‌کند و به‌نوعی عامل اصلی تامین انرژی در مدار است.
- سیم نول (N): مسیر بازگشت جریان را به منبع فراهم می‌سازد و باعث می‌شود مدار کامل شود.
- سیم ارت (PE): برای ایمنی طراحی شده است؛ در صورت بروز خطا یا عبور جریان غیرعادی، جریان اضافی را به زمین هدایت می‌کند تا از برق‌گرفتگی و آسیب به تجهیزات جلوگیری شود.
استاندارد رنگ‌بندی سیم‌ها در ایران
در ایران، رنگ‌بندی سیم‌ها بر پایه‌ی استاندارد ملی ISIRI 607 انجام می‌شود که برگرفته از استانداردهای بین‌المللی IEC 60446 و IEC 60445 است. این استانداردها مشخص می‌کنند که هر رنگ چه کاربردی دارد و در کدام بخش از مدار استفاده می‌شود. این استانداردها به هماهنگی و یکپارچگی در اجرای سیستم‌های برقی کمک می‌کنند.
در سیستم‌های تک‌فاز، رنگ سیم‌ها به‌صورت زیر تعریف شده است:
- فاز (L): قهوه‌ای یا مشکی
- نول (N): آبی روشن
- ارت (PE): سبز و زرد

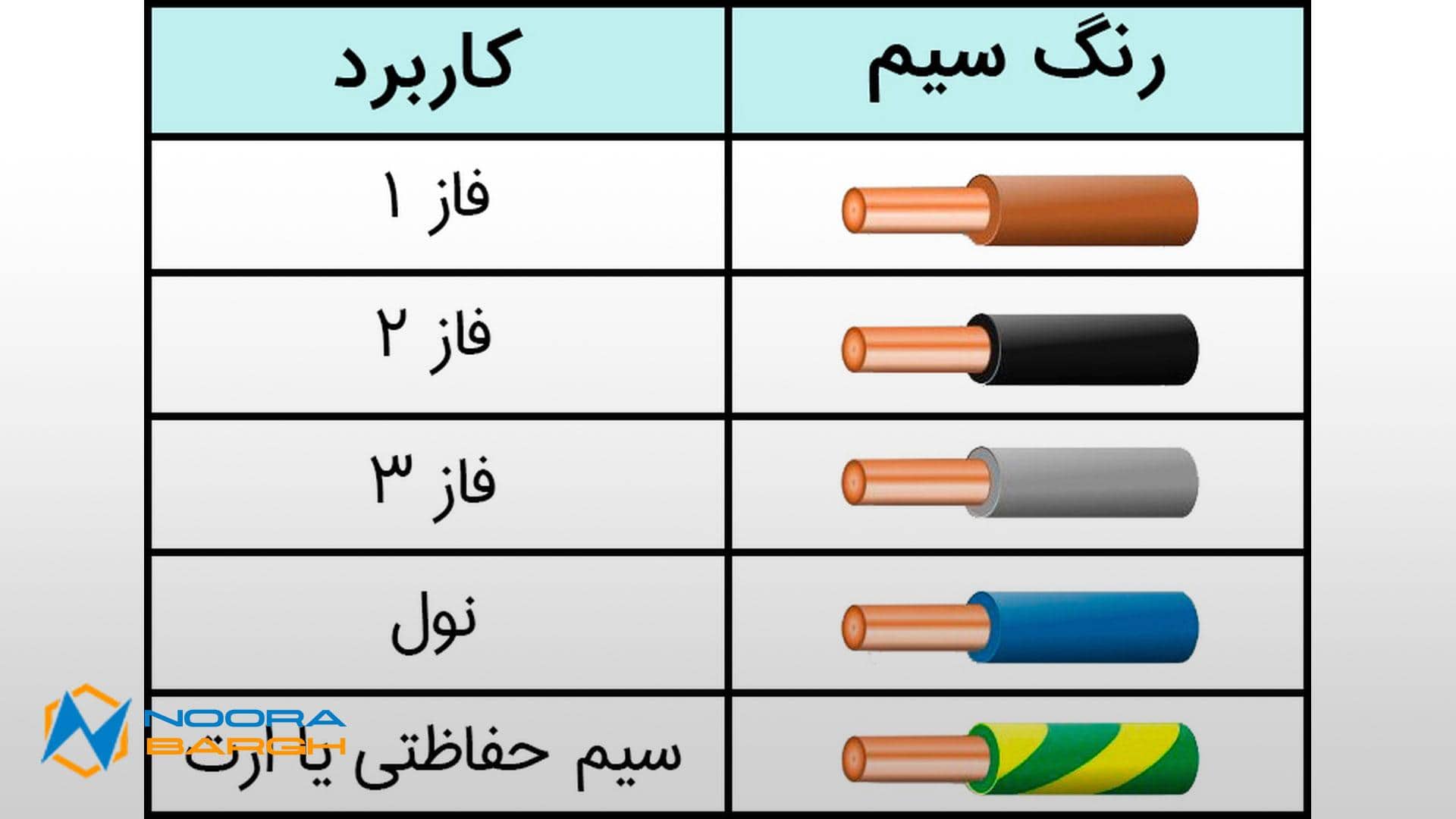

در سیستم‌های سه‌فاز نیز سه سیم فاز وجود دارد که هرکدام رنگ مخصوصی دارند:
- L1: قهوه‌ای
- L2: مشکی
- L3: خاکستری
- به همراه سیم نول آبی روشن و سیم ارت سبز و زرد.
در پروژه‌های غیرحرفه‌ای یا کارهای انجام شده توسط افراد غیرمتخصص، گاهی از رنگ‌های نادرست یا تکراری برای فاز و نول استفاده می‌شود و حتی در برخی موارد سیم ارت به‌طور کامل نادیده گرفته می‌شود. این اشتباه‌ها ممکن است در ظاهر بی‌اهمیت به نظر برسند، اما در عمل می‌توانند منجر به اتصال اشتباه، آسیب به تجهیزات برقی و خطر برق‌گرفتگی شوند.
رعایت رنگ‌بندی استاندارد نه‌تنها ایمنی سیستم را تضمین می‌کند، بلکه هنگام تعمیر یا گسترش شبکه برق، زمان عیب‌یابی را کاهش داده و خطاهای انسانی را به حداقل می‌رساند. در نتیجه، اجرای دقیق و اصولی این استانداردها نشانه‌ای از تخصص، دقت و کیفیت کار برق‌کاران حرفه‌ای به شمار می‌آید.
تغییرات رنگ‌بندی در استانداردهای جدید
استانداردهای جهانی مربوط به رنگ‌بندی سیم‌ها، به‌ویژه IEC 60446 و IEC 60445، در سال‌های اخیر با هدف افزایش ایمنی و وضوح در شناسایی سیم‌ها به‌روزرسانی شده‌اند. یکی از تغییرات مهم در نسخه‌های جدید، یکسان‌سازی رنگ‌های سیم فاز در سیستم‌های سه‌فاز و حذف برخی رنگ‌های قدیمی است تا احتمال اشتباه در اتصال کاهش یابد. همچنین تاکید بیشتری بر استفاده از رنگ ترکیبی سبز و زرد برای سیم ارت و رنگ آبی روشن برای نول صورت گرفته است تا در هیچ شرایطی با سیم‌های فاز اشتباه گرفته نشوند.
در ایران نیز سازمان استاندارد با بازبینی استاندارد ISIRI 607، این تغییرات را با استانداردهای بین‌المللی هماهنگ کرده است. به همین دلیل، آشنایی با نسخه‌های جدید برای برق‌کاران، مهندسان و نصابان بسیار ضروری است. به‌روزرسانی دانش فنی در این زمینه باعث می‌شود اجرای پروژه‌های برقی ایمن‌تر، دقیق‌تر و مطابق با معیارهای جهانی انجام شود.
روش تشخیص سیم‌ها در پروژه‌های قدیمی و غیراستاندارد
در بسیاری از ساختمان‌های قدیمی یا پروژه‌هایی که توسط افراد غیرمتخصص اجرا شده‌اند، رنگ‌بندی سیم‌ها مطابق استانداردهای جدید رعایت نشده است. در چنین مواردی، تشخیص سیم فاز، نول و ارت تنها از روی رنگ امکان‌پذیر نیست و شناسایی اشتباه می‌تواند خطرناک باشد. این مشکل معمولاً در هنگام تعمیر، تعویض کلید یا نصب تجهیزات جدید بروز می‌کند.
برای تشخیص سیم‌ها در این شرایط، چند روش کاربردی وجود دارد:
- استفاده از فازمتر برای تشخیص سیم فاز.
- به‌کارگیری مولتی‌متر برای بررسی اختلاف پتانسیل و تشخیص سیم نول.
- مراجعه به نقشه سیم‌کشی ساختمان در صورت وجود، برای اطمینان بیشتر.
در زمان شناسایی دستی سیم‌ها، رعایت اصول ایمنی ضروری است. پیش از هرگونه تماس یا آزمایش، منبع برق باید قطع شود و در صورت نبود اطمینان، کار باید توسط برق‌کار متخصص انجام گیرد تا از خطر برق‌گرفتگی و آسیب به تجهیزات جلوگیری شود.
نکات ایمنی و توصیه‌های اجرایی در سیم‌کشی
رعایت اصول ایمنی در سیم‌کشی، به‌ویژه در زمینه‌ی رنگ‌بندی سیم‌ها، یکی از مهم‌ترین عوامل برای حفظ سلامت افراد و عملکرد صحیح سیستم برق است. استفاده از رنگ‌های استاندارد هنگام نصب یا تعمیر باعث می‌شود تشخیص سیم فاز، نول و ارت به‌درستی انجام گیرد و احتمال بروز خطرهای جدی مانند اتصال کوتاه یا برق‌گرفتگی به حداقل برسد.
یکی از اشتباه‌های رایج در پروژه‌های غیراستاندارد، جابه‌جایی رنگ سیم‌ها یا استفاده از رنگ‌های مشابه برای فاز و نول است. این خطا ممکن است در ظاهر ساده به نظر برسد اما در زمان تعمیر یا تعویض تجهیزات، خطر بسیار بالایی ایجاد می‌کند.

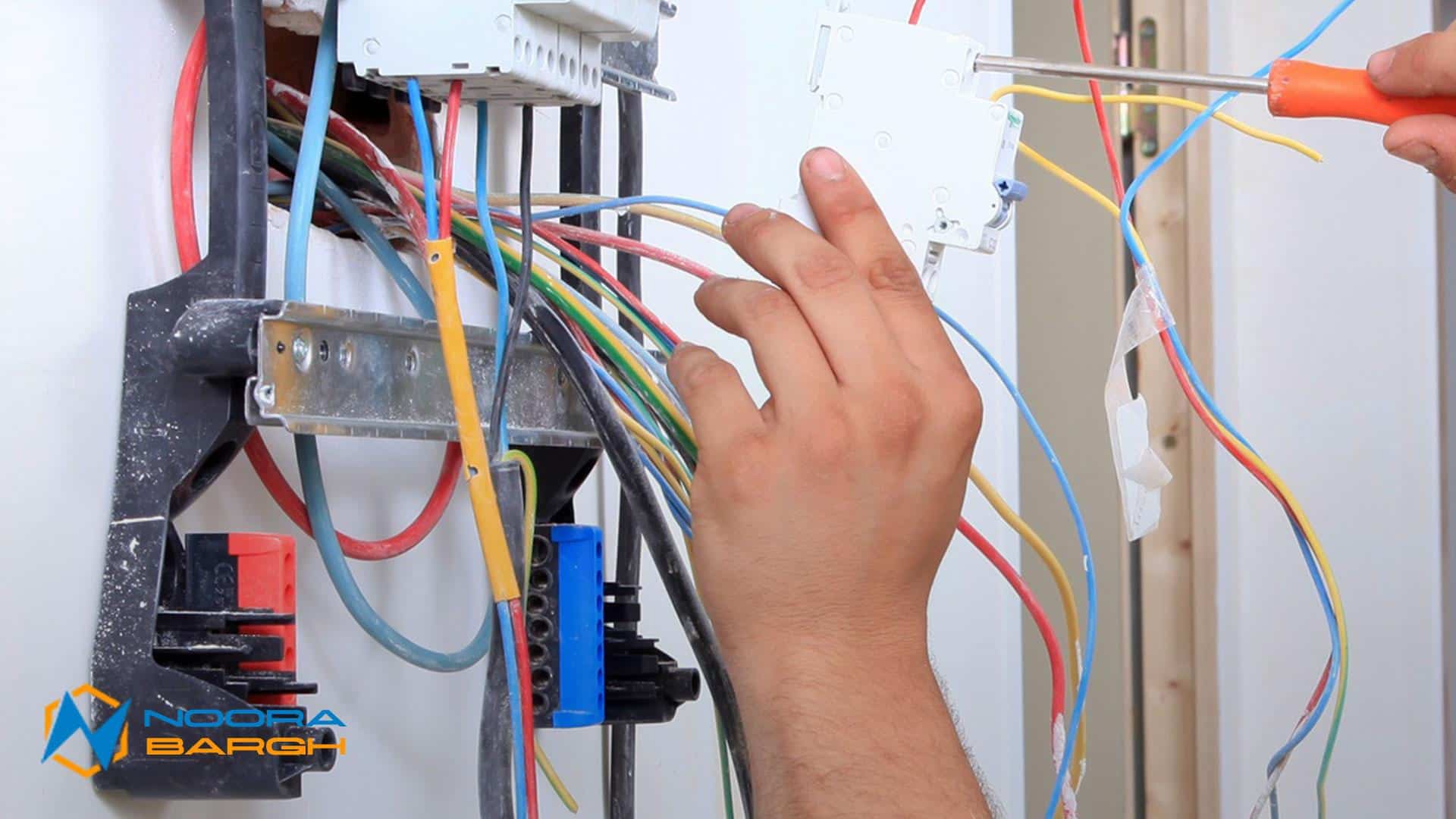

برای افزایش ایمنی، توصیه می‌شود در کنار رعایت رنگ‌بندی، از برچسب‌گذاری یا علامت‌گذاری سیم‌ها در تابلو برق و نقاط اتصال استفاده شود تا در آینده، تشخیص مسیرها آسان‌تر باشد. همچنین، بررسی سیم‌کشی پس از پایان کار با ابزارهای اندازه‌گیری مانند مولتی‌متر یا تستر، اطمینان از صحت اجرا را فراهم می‌کند.
در نهایت، اجرای سیم‌کشی باید زیر نظر مهندسان برق یا نصاب‌های مجاز انجام شود. تکیه بر تجربه و دانش فنی این افراد، بهترین تضمین برای ایمنی، کارایی و دوام سیستم‌های برقی در ساختمان‌ها و تأسیسات صنعتی است.
نورا برق؛ همراه شما در انتخاب سیم و کابل‌های استاندارد و ایمن
در اجرای هر پروژه‌ی برقی، انتخاب سیم و کابل استاندارد با رنگ‌بندی صحیح، پایه‌ی ایمنی و دقت در کار است. رعایت استانداردهای ملی و بین‌المللی در رنگ سیم‌ها باعث می‌شود تشخیص فاز، نول و ارت با سهولت و اطمینان بیشتری انجام گیرد. مجموعه نورا برق با تمرکز بر عرضه‌ی محصولات منطبق با استاندارد ISIRI 607 و استانداردهای جهانی IEC، نقش فعالی در تأمین سیم‌ها و کابل‌هایی دارد که مطابق با اصول ایمنی و فنی تولید شده‌اند.
- تجربه و تخصص: نورا برق با بیش از پنج سال سابقه در حوزه‌ی برق ساختمان و صنعت، مجموعه‌ای کامل از سیم‌ها و کابل‌های استاندارد را ارائه می‌دهد. تیم فنی مجموعه با آشنایی دقیق با استانداردهای رنگ‌بندی، به مشتریان در انتخاب سیم مناسب برای سیستم‌های تک‌فاز و سه‌فاز راهنمایی تخصصی ارائه می‌کند.
- رنگ‌بندی مطابق با استانداردهای جهانی: تمام سیم‌ها و کابل‌های عرضه‌شده در نورا برق دارای رنگ‌بندی دقیق طبق IEC 60446 و IEC 60445 هستند. این تطبیق موجب می‌شود که نصب، تعمیر و نگهداری شبکه‌های برقی با اطمینان کامل از درستی اتصالات انجام شود.
- مشاوره فنی پیش از خرید: پیش از انتخاب محصول، کارشناسان نورا برق نوع مدار، مقدار جریان برق مورد نیاز، شرایط محیطی و نوع مصرف را بررسی کرده و سیم یا کابل مناسب را از نظر سطح مقطع، نوع عایق و رنگ‌بندی پیشنهاد می‌دهند. هدف، انتخابی ایمن، دقیق و مقرون‌به‌صرفه برای هر پروژه است.
- تضمین کیفیت و ایمنی: تمام محصولات نورا برق از برندهای معتبر تأمین می‌شوند و پیش از عرضه، از نظر کیفیت مواد، عایق حرارتی و تطابق رنگ‌بندی با استانداردها کنترل می‌شوند. این نظارت دقیق، دوام بالا و ایمنی کامل تجهیزات را تضمین می‌کند.
- همراهی در اجرای صحیح سیم‌کشی: نورا برق تنها یک تأمین‌کننده نیست؛ بلکه شریک فنی مجریان برق‌کشی در پروژه‌های مختلف است. این مجموعه با ارائه‌ی سیم‌ها و کابل‌های استاندارد و پشتیبانی فنی در مراحل نصب، به برق‌کاران و مهندسان کمک می‌کند تا مدارها را مطابق اصول ایمنی و رنگ‌بندی استاندارد اجرا کنند.
نتیجه‌گیری
رعایت استاندارد رنگ‌بندی سیم‌ها و کابل‌ها در هر پروژه‌ی برقی، یکی از اساسی‌ترین اصول ایمنی و دقت در اجراست. رنگ سیم‌ها فقط یک نشانه‌ی ظاهری نیست، بلکه زبانی مشترک میان مهندسان و برق‌کاران است که از بروز اشتباه در نصب، تعمیر یا توسعه‌ی مدار جلوگیری می‌کند. استفاده از سیم‌ها و کابل‌های دارای رنگ‌بندی استاندارد مطابق با ISIRI و IEC، علاوه بر کاهش خطر برق‌گرفتگی و اتصال اشتباه، به افزایش بهره‌وری، دوام تجهیزات و سهولت در نگهداری سیستم برق نیز کمک می‌کند.
برای اجرای اصولی سیم‌کشی، انتخاب تجهیزات از مراکز معتبر و تخصصی اهمیت فراوانی دارد. مجموعه‌هایی مانند نورا برق با عرضه‌ی محصولات استاندارد، مشاوره فنی دقیق و پایبندی به اصول ایمنی، به برق‌کاران و مجریان پروژه‌ها کمک می‌کنند تا مدارهای الکتریکی را با اطمینان کامل و بر پایه‌ی استانداردهای روز دنیا اجرا کنند. رعایت این اصول، ضامن ایمنی و ماندگاری هر سیستم برقی است.
