سیم و کابل

سیم و کابل از اجزای اساسی در سیستم‌های الکتریکی و الکترونیکی هستند که نقش حیاتی در انتقال انرژی الکتریکی و داده‌ها ایفا می‌کنند. بدون استفاده از سیم‌ها و کابل‌ها، انتقال برق از نیروگاه‌ها به منازل، ادارات و صنایع امکان‌پذیر نخواهد بود. همچنین، در سیستم‌های مخابراتی و شبکه‌های ارتباطی، کابل‌ها وظیفه انتقال داده‌ها را بر عهده دارند.

• تفاوت بین سیم و کابل
  اغلب اصطلاحات “سیم” و “کابل” به‌جای یکدیگر استفاده می‌شوند، اما از نظر فنی تفاوت‌هایی بین آن‌ها وجود دارد:

• • سیم (Wire): به یک هادی منفرد، معمولاً از جنس مس یا آلومینیوم، که ممکن است عایق‌بندی شده یا بدون عایق باشد، سیم گفته می‌شود. سیم‌ها به دو نوع اصلی تقسیم می‌شوند:
    • سیم مفتولی (تک‌رشته‌ای): از یک رشته فلزی تشکیل شده و به دلیل ساختار ساده‌اش، مقاومت مکانیکی بالایی دارد.
    • سیم افشان (چند‌رشته‌ای): از چندین رشته نازک فلزی تشکیل شده که انعطاف‌پذیری بیشتری نسبت به سیم مفتولی دارد.
  • کابل (Cable): به مجموعه‌ای از دو یا چند هادی عایق‌بندی‌شده که در کنار هم قرار گرفته و با لایه‌های محافظتی اضافی پوشانده شده‌اند، کابل گفته می‌شود. کابل‌ها برای کاربردهای متنوعی طراحی می‌شوند و می‌توانند شامل هادی‌های الکتریکی، نوری یا ترکیبی از هر دو باشند.

• اجزای تشکیل‌دهنده سیم و کابل
  سیم‌ها و کابل‌ها بسته به نوع و کاربردشان ممکن است از اجزای مختلفی تشکیل شده باشند، اما به‌طور کلی شامل موارد زیر هستند:

• • هادی (Conductor): بخش اصلی سیم یا کابل است که وظیفه انتقال جریان الکتریکی یا سیگنال را بر عهده دارد. معمولاً از فلزاتی مانند مس یا آلومینیوم ساخته می‌شود که دارای رسانایی الکتریکی بالایی هستند.

  • عایق (Insulation): لایه‌ای است که هادی را پوشش می‌دهد و از تماس مستقیم آن با محیط خارجی و جلوگیری از اتصال کوتاه و نشتی جریان جلوگیری می‌کند. مواد عایقی می‌توانند شامل PVC، پلی‌اتیلن، لاستیک و… باشند.

  • روکش (Sheath): لایه‌ای است که بر روی عایق قرار می‌گیرد و به‌عنوان محافظ اضافی در برابر آسیب‌های مکانیکی، رطوبت، مواد شیمیایی و… عمل می‌کند.

  • زره (Armour): در برخی کابل‌ها، به‌ویژه کابل‌های زیرزمینی یا کابل‌هایی که در شرایط سخت محیطی استفاده می‌شوند، لایه‌ای از زره فلزی برای افزایش مقاومت مکانیکی و حفاظت در برابر آسیب‌های خارجی اضافه می‌شود.

  • پرکننده‌ها (Fillers): برای حفظ شکل دایره‌ای کابل و جلوگیری از تغییر شکل آن، از مواد پرکننده بین هادی‌ها و لایه‌های دیگر استفاده می‌شود.

• استانداردهای مهم در صنعت سیم و کابل
  برای اطمینان از کیفیت، ایمنی و عملکرد مناسب سیم‌ها و کابل‌ها، استانداردهای مختلفی در سطح ملی و بین‌المللی تدوین شده‌اند. این استانداردها مشخصات فنی، روش‌های آزمون و الزامات ایمنی را تعیین می‌کنند. برخی از استانداردهای مهم عبارت‌اند از:

• • IEC (International Electrotechnical Commission): کمیسیون بین‌المللی الکتروتکنیک استانداردهای جهانی برای تجهیزات الکتریکی و الکترونیکی را تدوین می‌کند.

  • IEEE (Institute of Electrical and Electronics Engineers): مؤسسه مهندسان برق و الکترونیک استانداردهایی برای فناوری‌های مرتبط با برق و الکترونیک ارائه می‌دهد.

  • BSI (British Standards Institution): موسسه استانداردهای بریتانیا استانداردهای ملی انگلستان را تدوین می‌کند که بسیاری از آن‌ها در سطح بین‌المللی مورد استفاده قرار می‌گیرند.

  • ISIRI (Institute of Standards and Industrial Research of Iran): مؤسسه استاندارد و تحقیقات صنعتی ایران استانداردهای ملی ایران را برای محصولات مختلف، از جمله سیم و کابل، تعیین می‌کند.

رعایت این استانداردها در تولید و استفاده از سیم‌ها و کابل‌ها تضمین‌کننده ایمنی، کارایی و دوام آن‌ها در کاربردهای مختلف است.

انواع سیم و کابل

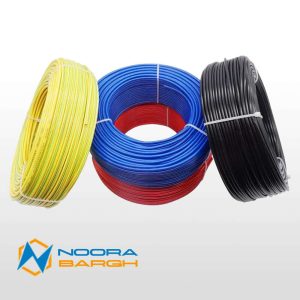

• سیم‌های افشان و مفتولی
  سیم‌ها به‌عنوان یکی از اجزای اصلی در سیستم‌های الکتریکی، به دو نوع اصلی تقسیم می‌شوند: افشان و مفتولی.

• • سیم افشان: این نوع سیم از چندین رشته نازک مسی تشکیل شده است که به‌صورت تابیده در کنار هم قرار گرفته‌اند. انعطاف‌پذیری بالای این سیم‌ها آن‌ها را برای کاربردهایی که نیاز به خم‌شدن و جابه‌جایی مکرر دارند، مناسب می‌سازد. به‌عنوان مثال، در سیم‌کشی داخلی ساختمان‌ها و دستگاه‌های الکتریکی که نیاز به انعطاف دارند، از سیم‌های افشان استفاده می‌شود.

  • سیم مفتولی: این نوع سیم از یک رشته تک‌محوری مسی یا آلومینیومی تشکیل شده است و به دلیل ساختار یکپارچه‌اش، مقاومت مکانیکی بالاتری دارد. سیم‌های مفتولی برای نصب‌های ثابت و جاهایی که نیاز به استحکام بیشتر است، مانند تابلوهای برق و سیم‌کشی‌های داخلی ساختمان‌ها، مورد استفاده قرار می‌گیرند.

• کابل‌های برق
  کابل‌های برق برای انتقال انرژی الکتریکی در کاربردهای مختلف طراحی شده‌اند و به انواع زیر تقسیم می‌شوند:

• • کابل افشان: این کابل‌ها از چندین رشته نازک مسی تشکیل شده‌اند و به دلیل انعطاف‌پذیری بالا، در مکان‌هایی که نیاز به خم‌شدن و جابه‌جایی مکرر دارند، مانند لوازم خانگی و سیم‌کشی‌های داخلی، استفاده می‌شوند.

  • کابل خشک (مفتولی): این کابل‌ها از یک یا چند رشته تک‌محوری مسی یا آلومینیومی تشکیل شده‌اند و به دلیل استحکام مکانیکی بالا، در نصب‌های ثابت مانند تابلوهای برق و سیم‌کشی‌های داخلی ساختمان‌ها کاربرد دارند.

  • کابل خودنگهدار: این نوع کابل‌ها برای خطوط هوایی برق استفاده می‌شوند و دارای ساختاری هستند که بدون نیاز به سیم نگهدارنده اضافی، می‌توانند به‌صورت معلق نصب شوند. کابل‌های خودنگهدار معمولاً در شبکه‌های توزیع برق شهری و روستایی به کار می‌روند.

• کابل‌های مخابراتی و شبکه
  این کابل‌ها برای انتقال داده‌ها و سیگنال‌های مخابراتی طراحی شده‌اند و شامل انواع زیر هستند:

• • کابل‌های زوج تابیده (Twisted Pair): این کابل‌ها از دو یا چند سیم عایق‌بندی‌شده تشکیل شده‌اند که به‌صورت مارپیچ به دور یکدیگر تابیده شده‌اند. این ساختار به کاهش تداخل الکترومغناطیسی کمک می‌کند و در شبکه‌های تلفنی و اترنت (Ethernet) استفاده می‌شود.

  • کابل‌های فیبر نوری: این کابل‌ها از رشته‌های نازک شیشه‌ای یا پلاستیکی تشکیل شده‌اند که سیگنال‌های نوری را منتقل می‌کنند. فیبر نوری پهنای باند بالایی دارد و برای ارتباطات با سرعت بالا و فواصل طولانی، مانند شبکه‌های اینترنت و مخابرات، مناسب است.

• کابل‌های کواکسیال
  کابل‌های کواکسیال از یک هادی مرکزی تشکیل شده‌اند که توسط یک لایه عایق، یک شیلد فلزی و یک روکش خارجی احاطه شده است. این ساختار به کاهش تداخل الکترومغناطیسی کمک می‌کند و در کاربردهایی مانند تلویزیون کابلی، آنتن‌ها و شبکه‌های داده استفاده می‌شود.

• کابل‌های کنترل و فرمان
  این کابل‌ها برای انتقال سیگنال‌های کنترلی و فرمان در سیستم‌های اتوماسیون صنعتی طراحی شده‌اند. آن‌ها معمولاً دارای چندین هادی هستند و ممکن است شیلددار باشند تا از تداخل الکترومغناطیسی جلوگیری شود. کابل‌های کنترل در ماشین‌آلات صنعتی، خطوط تولید و سیستم‌های کنترلی استفاده می‌شوند.

• کابل‌های ضدحریق و نسوز
  این کابل‌ها با استفاده از مواد عایقی خاصی طراحی شده‌اند که در برابر حرارت و آتش مقاوم هستند. در صورت بروز حریق، این کابل‌ها به عملکرد خود ادامه می‌دهند و از انتشار آتش جلوگیری می‌کنند. آن‌ها در مکان‌هایی که ایمنی حریق اهمیت بالایی دارد، مانند ساختمان‌های بلند، تونل‌ها و تاسیسات نفت و گاز، استفاده می‌شوند.

• کابل‌های ابزار دقیق و خاص
  این کابل‌ها برای انتقال سیگنال‌های دقیق و حساس در سیستم‌های اندازه‌گیری و کنترل طراحی شده‌اند. آن‌ها معمولاً دارای شیلد برای جلوگیری از تداخل الکترومغناطیسی هستند و در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها برای اتصال تجهیزات اندازه‌گیری و کنترلی استفاده می‌شوند.

هر یک از این انواع سیم و کابل با توجه به ویژگی‌ها و کاربردهای خاص خود، در صنایع مختلف نقش حیاتی ایفا می‌کنند و انتخاب مناسب آن‌ها برای اطمینان از عملکرد صحیح و ایمنی سیستم‌ها بسیار مهم است.

کاربردهای سیم و کابل در صنایع مختلف

• مصارف خانگی و ساختمانی
  در منازل و ساختمان‌ها، سیم‌ها و کابل‌ها برای تامین برق و ارتباطات استفاده می‌شوند. سیم‌کشی داخلی برای روشنایی، پریزها، سیستم‌های گرمایشی و سرمایشی، و لوازم خانگی ضروری است. همچنین، کابل‌های مخابراتی برای اتصال تلفن‌ها، مودم‌ها و دستگاه‌های ارتباطی به شبکه‌های مخابراتی به کار می‌روند. در سیستم‌های امنیتی مانند دزدگیرها و دوربین‌های مداربسته نیز از سیم‌ها و کابل‌ها برای اتصال به شبکه‌های برق و داده استفاده می‌شود.

• صنایع الکتریکی و تأسیسات
  در صنایع مختلف، سیم‌ها و کابل‌ها برای انتقال انرژی و داده‌ها به‌کار می‌روند. کارخانه‌ها، پالایشگاه‌ها و نیروگاه‌ها همگی به انواع مختلف کابل نیاز دارند. به‌عنوان مثال، استفاده از کابل‌های مقاوم در برابر حرارت در صنایع فولاد ضروری است.

• شبکه‌های مخابراتی و اینترنت
  در سیستم‌های مخابراتی و شبکه‌های اینترنتی، کابل‌های مخابراتی برای انتقال داده‌ها و سیگنال‌های ارتباطی استفاده می‌شوند. این کابل‌ها شامل کابل‌های زوج تابیده (Twisted Pair) و فیبر نوری هستند که برای انتقال اطلاعات با سرعت و پهنای باند بالا به کار می‌روند.

• سیستم‌های امنیتی و دوربین‌های مداربسته
  در سیستم‌های امنیتی، سیم‌ها و کابل‌ها برای اتصال دزدگیرها، دوربین‌های مداربسته و سایر تجهیزات به شبکه‌های برق و داده استفاده می‌شوند. این امر به ما کمک می‌کند تا از خانه و مواردی از این قبیل در برابر سرقت و آسیب محافظت کنیم.

• صنعت خودرو و حمل‌ونقل
  در صنعت خودرو، سیم‌ها و کابل‌ها برای اتصال سیستم‌های برقی و الکترونیکی خودرو استفاده می‌شوند. این شامل سیستم‌های روشنایی، سیستم‌های صوتی، سیستم‌های ناوبری و سایر تجهیزات الکترونیکی است.

• صنایع نفت، گاز و پتروشیمی
  در صنایع نفت، گاز و پتروشیمی، سیم‌ها و کابل‌ها برای انتقال انرژی و داده‌ها در محیط‌های سخت و خطرناک استفاده می‌شوند. این کابل‌ها باید مقاوم در برابر حرارت، مواد شیمیایی و شرایط محیطی سخت باشند. به‌عنوان مثال، کابل‌های ضدحریق و نسوز در این صنایع کاربرد دارند.

در نتیجه، انتخاب سیم و کابل مناسب برای هر کاربرد، با توجه به شرایط محیطی و نیازهای خاص، از اهمیت بالایی برخوردار است.

نحوه انتخاب سیم و کابل مناسب

در انتخاب و استفاده از سیم‌ها و کابل‌ها، توجه به مشخصات فنی و استانداردهای مربوطه از اهمیت بالایی برخوردار است. در ادامه، به بررسی سه مورد کلیدی در این زمینه می‌پردازیم:

• سطح مقطع و ظرفیت جریان
  سطح مقطع هادی در سیم‌ها و کابل‌ها تعیین‌کننده میزان جریانی است که می‌تواند بدون ایجاد حرارت بیش از حد از آن عبور کند. انتخاب سطح مقطع مناسب به عواملی مانند میزان جریان الکتریکی، طول مسیر، و شرایط نصب بستگی دارد. برای مثال، در نصب‌های هوایی یا زمینی، ظرفیت جریان مجاز متفاوت است. جدول‌های استانداردی برای تعیین جریان مجاز بر اساس سطح مقطع و شرایط نصب وجود دارد که می‌توان به آن‌ها مراجعه کرد.

• جنس روکش و هادی
  هادی‌ها معمولاً از مس یا آلومینیوم ساخته می‌شوند. مس به دلیل رسانایی الکتریکی بالا و انعطاف‌پذیری مناسب، انتخاب رایجی است. آلومینیوم نیز به دلیل وزن کمتر و هزینه پایین‌تر در برخی کاربردها مورد استفاده قرار می‌گیرد. روکش‌ها و عایق‌ها نیز از موادی مانند PVC، XLPE و لاستیک ساخته می‌شوند که هر کدام ویژگی‌های خاصی دارند. انتخاب جنس مناسب برای هادی و روکش به کاربرد مورد نظر، شرایط محیطی و الزامات ایمنی بستگی دارد.

• استانداردهای ملی و بین‌المللی
  برای اطمینان از کیفیت و ایمنی سیم‌ها و کابل‌ها، استانداردهای مختلفی تدوین شده است. در سطح بین‌المللی، استانداردهای IEC (کمیسیون بین‌المللی الکتروتکنیک) مورد استفاده قرار می‌گیرند. در ایران، استانداردهای ملی ISIRI توسط مؤسسه استاندارد و تحقیقات صنعتی ایران تدوین می‌شوند. برای مثال، استاندارد ISIRI 607 مربوط به هادی‌های مسی برای سیم‌ها و کابل‌ها است که بر اساس استاندارد بین‌المللی IEC 60228 تدوین شده است.

توجه به این مشخصات و استانداردها در انتخاب و استفاده از سیم‌ها و کابل‌ها، به بهبود عملکرد، افزایش ایمنی و طول عمر سیستم‌های الکتریکی کمک می‌کند.

روش‌های صحیح کابل‌کشی و سیم‌کشی

کابل‌کشی و سیم‌کشی صحیح یکی از مهم‌ترین اصول در نصب و راه‌اندازی سیستم‌های الکتریکی و مخابراتی است. رعایت استانداردها و روش‌های اصولی در این زمینه باعث افزایش ایمنی، کارایی و طول عمر تجهیزات می‌شود. در ادامه به برخی از نکات مهم برای کابل‌کشی و سیم‌کشی صحیح اشاره خواهیم کرد.

1. برنامه‌ریزی و طراحی مناسب
   قبل از شروع کابل‌کشی، باید یک طرح دقیق بر اساس نیازهای پروژه تهیه شود. این طرح باید شامل مسیرهای عبور کابل، نوع کابل‌های مورد استفاده، محل قرارگیری تابلوهای توزیع و سایر جزئیات فنی باشد.
2. استفاده از کابل‌های استاندارد و باکیفیت
   انتخاب کابل‌های مناسب بر اساس ولتاژ، جریان و محیط نصب از اهمیت بالایی برخوردار است. استفاده از کابل‌های نامرغوب می‌تواند منجر به افت ولتاژ، افزایش حرارت و کاهش ایمنی شود.
3. رعایت اصول ایمنی

• • کابل‌ها نباید از کنار منابع حرارتی یا مواد قابل اشتعال عبور کنند.
  • در محیط‌های مرطوب باید از کابل‌های دارای عایق مناسب استفاده شود.
  • از بست‌ها و کانال‌های مناسب برای جلوگیری از آسیب فیزیکی به کابل‌ها استفاده شود.

4. دسته‌بندی و مرتب‌سازی کابل‌ها
   برای جلوگیری از ایجاد درهم‌ریختگی و کاهش احتمال تداخل الکترومغناطیسی، کابل‌ها باید به‌صورت منظم دسته‌بندی شوند. استفاده از سینی کابل، داکت و کانال‌های مخصوص به مرتب‌سازی کابل‌ها کمک می‌کند.
5. رعایت حداقل فاصله بین کابل‌های برق و مخابراتی
   برای جلوگیری از ایجاد نویز و تداخل الکترومغناطیسی، کابل‌های برق و مخابراتی باید با فاصله مناسبی از یکدیگر نصب شوند. در صورت نیاز، از شیلدهای مخصوص برای کاهش اثرات نویز استفاده کنید.
6. نصب صحیح اتصالات و سربندی کابل‌ها
   اتصالات ضعیف باعث ایجاد افت ولتاژ، افزایش دما و حتی خطر آتش‌سوزی می‌شوند. استفاده از ترمینال‌های مناسب و ابزارهای استاندارد برای اتصال و سربندی کابل‌ها ضروری است.
7. برچسب‌گذاری کابل‌ها
   برای سهولت در شناسایی و نگهداری سیستم‌ها، برچسب‌گذاری دقیق کابل‌ها توصیه می‌شود. این کار در فرآیند عیب‌یابی و تعمیرات نیز بسیار موثر است.
8. تست و بررسی نهایی
   پس از اتمام کابل‌کشی، لازم است که تمامی کابل‌ها از نظر اتصال صحیح، مقاومت الکتریکی و عدم وجود نقص تست شوند. این کار باعث اطمینان از عملکرد صحیح سیستم خواهد شد.

با رعایت این نکات، می‌توان کابل‌کشی و سیم‌کشی استاندارد و ایمن را اجرا کرد و از بروز مشکلات احتمالی در آینده جلوگیری نمود.

سوالات متداول درباره سیم و کابل

1. تفاوت سیم افشان و مفتولی چیست؟
   • سیم افشان
     از چندین رشته سیم نازک (معمولاً مس یا آلومینیوم) تشکیل شده که به هم تابیده شده‌اند.  این سیم انعطاف‌پذیری بالا، مقاومت بیشتر در برابر خستگی ناشی از خمش مکرر، مناسب برای استفاده در محیط‌های متحرک (مانند کابل‌های لوازم خانگی، خودروها یا اتصالات موقت). به این نکته توجه داشته باشید، این مدل سیم مقاومت الکتریکی کمی بالاتری نسبت به سیم مفتولی دارند .
   • سیم مفتولی:
     از یک رشته سیم تک و ضخیم (معمولاً مس) ساخته می‌شود.  این سیم هدایت الکتریکی بهتر، قیمت پایین‌تر دارد و مناسب برای نصب ثابت مانند سیم‌کشی ساختمان، تابلوهای برق یا مسیرهای بدون حرکت است. البته این سیم انعطاف‌پذیری کم و احتمال شکستگی در صورت خمش مکرر را دارد.
2.  کابل شیلددار چه کاربردی دارد؟
   کابل شیلددار (Shielded Cable) به کابلی گفته می‌شود که با یک لایه محافظ (معمولاً فلزی مانند فویل آلومینیومی یا بافت مسی) پوشانده شده است. این شیلد دو کاربرد اصلی دارد:

• • حفاظت در برابر نویز الکترومغناطیسی (EMI/RFI):
    سیگنال‌های حساس (مانند داده‌های دیجیتال، صدا یا تصویر) را از تداخل نویز‌های خارجی (مثل موتورها، ترانسفورماتورها یا امواج رادیویی) محافظت می‌کند.
  •  جلوگیری از انتشار نویز:
    مانع از ایجاد اختلال توسط کابل در تجهیزات دیگر می‌شود.

موارد استفاده:  کابل‌های شبکه (مانند Cat6، Cat7)، کابل‌های صوتی/تصویری (مانند HDMI، میکروفون)، کابل‌های صنعتی (کنترل ماشین‌آلات)، و سیستم‌های مخابراتی.
