در دنیای برقکاری، اندازهگیری دقیق پارامترهایی مثل ولتاژ، جریان و مقاومت، اولین قدم برای هر تعمیر یا نصب ایمن و اصولی محسوب میشه. مولتیمتر (Multimeter) یکی از پرکاربردترین و ضروریترین ابزارهای هر برقکار حرفهای است که به کمک آن میتوان مدارهای الکتریکی را بدون نیاز به باز کردن یا دستکاری اضافی، بهدرستی بررسی و عیبیابی کرد.
با این حال، استفاده نادرست از مولتیمتر نهتنها میتواند باعث آسیب دیدن خود دستگاه شود، بلکه در برخی موارد خطر جانی جدی نیز به همراه دارد. در این مقاله قصد داریم بهصورت کاملاً کاربردی، روش صحیح استفاده از مولتیمتر و سایر ابزارهای اندازهگیری برق را بررسی کنیم تا برقکاران عزیز بتوانند با اطمینان و دقت بیشتری از این ابزارها بهره ببرند.

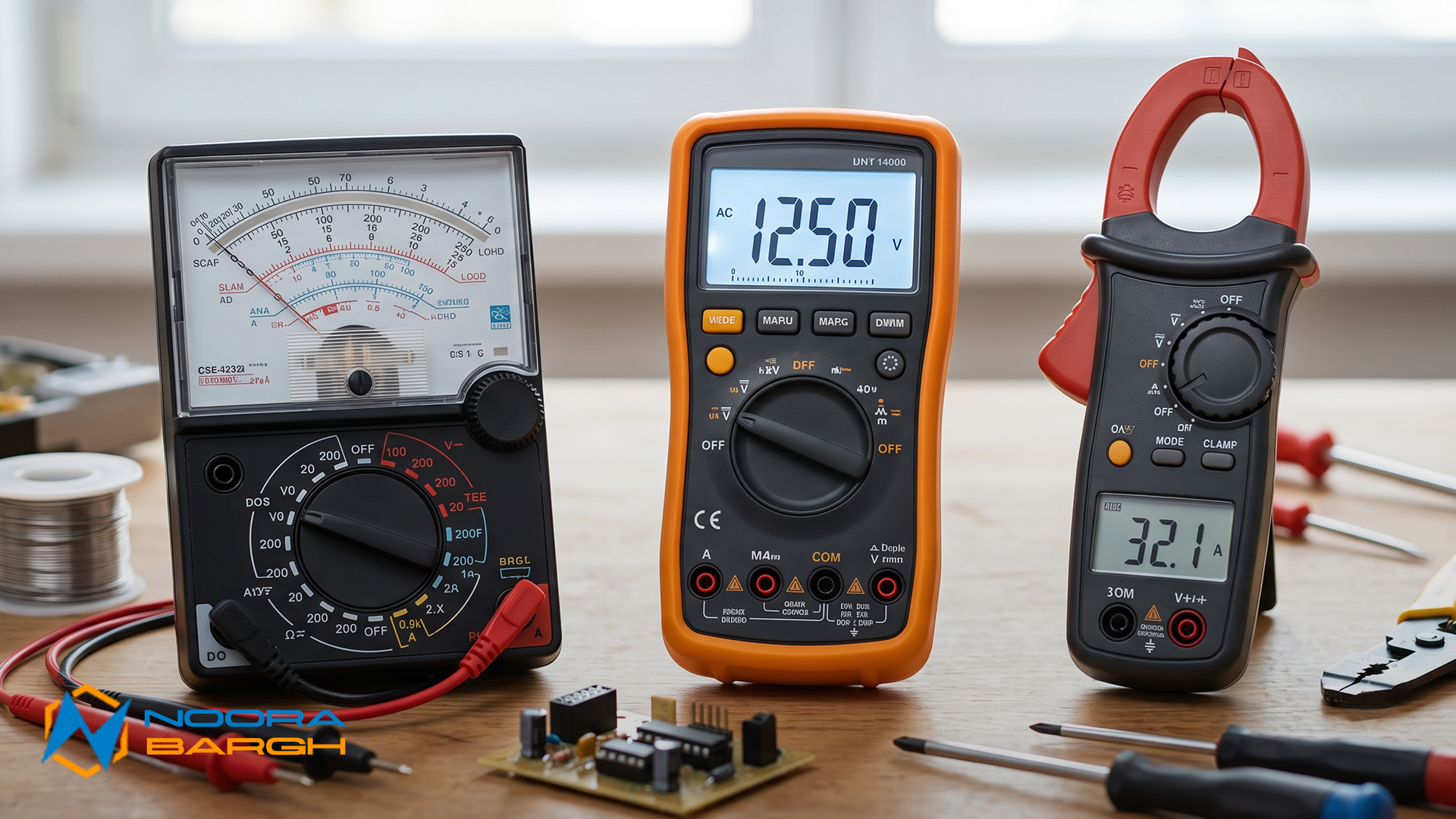

آشنایی با انواع مولتیمتر
پیش از هر چیز، شناخت انواع مولتیمتر موجود در بازار به انتخاب و استفاده صحیح کمک زیادی میکند:
- مولتیمتر آنالوگ (Analog Multimeter): این نوع مولتیمتر با استفاده از یک عقربه روی صفحهی مدرج، مقدار اندازهگیریشده را نمایش میدهد. اگرچه امروزه کمتر مورد استفاده قرار میگیرد، اما در برخی تستهای خاص مثل بررسی روند شارژ خازن، همچنان کاربرد دارد.
- مولتیمتر دیجیتال (Digital Multimeter – DMM): پرکاربردترین نوع مولتیمتر در حال حاضر که مقادیر را بهصورت عددی روی صفحه نمایش میدهد. دقت بالاتر، خوانایی آسانتر و امکانات جانبی مثل تست دیود و ترانزیستور از مزایای این نوع است.
- کلمپمتر (Clamp Meter): ابزاری تخصصی برای اندازهگیری جریان بالا بدون نیاز به قطع مدار. کلمپمتر با احاطه کردن سیم حامل جریان، میدان مغناطیسی اطراف آن را اندازه میگیرد و برای برقکاران صنعتی و کار با جریانهای بالا گزینهای ایمنتر و سریعتر محسوب میشود.
اجزای مولتیمتر و شناخت پروبها
پیش از شروع هر اندازهگیری، شناخت دقیق اجزای مولتیمتر ضروری است:
- صفحه نمایش (Display): مقدار اندازهگیریشده را بهصورت عددی یا با عقربه نشان میدهد.
- سلکتور یا کلید انتخاب (Selector Switch): با چرخاندن این کلید، نوع اندازهگیری (ولتاژ AC/DC، جریان، مقاومت) و رنج مناسب انتخاب میشود. یکی از مهمترین اشتباهات مبتدیان، انتخاب رنج یا حالت اشتباه روی این کلید است.
- پورتهای ورودی (Input Jacks): معمولاً شامل سه پورت اصلی است:
- پورت COM (مشترک) که پروب مشکی همیشه به آن متصل میشود.
- پورت VΩmA برای اندازهگیری ولتاژ، مقاومت و جریانهای کم (میلیآمپر).
- پورت جداگانه برای اندازهگیری جریانهای بالا (معمولاً با علامت 10A یا 20A مشخص شده).
- پروبها (Probes): پروب قرمز به قطب مثبت و پروب مشکی همیشه به پورت COM و قطب منفی متصل میشود. رعایت این رنگبندی از اشتباهات اتصالی جلوگیری میکند.
روش صحیح اندازهگیری ولتاژ
اندازهگیری ولتاژ یکی از پرکاربردترین وظایف مولتیمتر است و باید با دقت خاصی انجام شود:
- تشخیص نوع ولتاژ: ابتدا باید مشخص کنید مدار مورد نظر ولتاژ متناوب (AC) دارد یا مستقیم (DC). سلکتور مولتیمتر را روی حالت مناسب (معمولاً با علامت V~ برای AC و V- یا VDC برای DC) قرار دهید.
- انتخاب رنج مناسب: اگر مقدار تقریبی ولتاژ مدار را نمیدانید، بهتر است از بالاترین رنج شروع کرده و سپس رنج را کاهش دهید تا به دقت مطلوب برسید. در مولتیمترهای دیجیتال جدید با قابلیت Auto-Range، این مرحله به صورت خودکار انجام میشود.
- اتصال موازی: برخلاف اندازهگیری جریان، برای سنجش ولتاژ باید پروبها را بهصورت موازی با مدار یا قطعه مورد نظر متصل کنید، بدون اینکه نیازی به قطع مدار باشد. پروب مشکی به نقطه با پتانسیل کمتر (یا نول) و پروب قرمز به نقطه با پتانسیل بیشتر (یا فاز) وصل میشود.

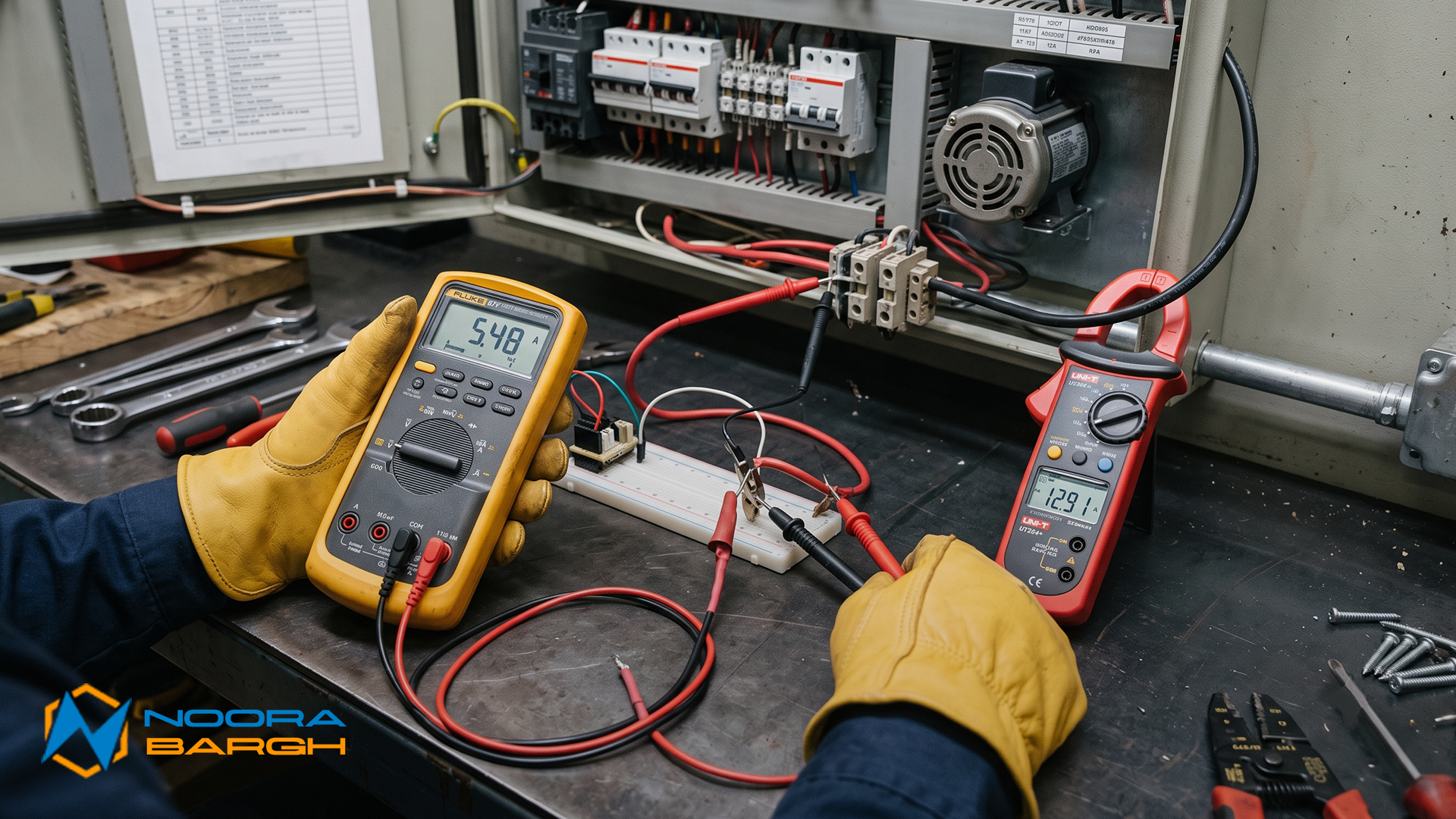

روش صحیح اندازهگیری جریان (آمپر)
اندازهگیری جریان حساسترین بخش کار با مولتیمتر است و بیدقتی در آن میتواند به دستگاه یا برقکار آسیب برساند:
- اتصال سری: برخلاف ولتاژ، برای اندازهگیری جریان باید مدار را قطع کرده و مولتیمتر را به صورت سری در مسیر جریان قرار دهید. این یعنی جریان باید از داخل مولتیمتر عبور کند.
- انتخاب پورت صحیح: برای جریانهای کم از پورت mA و برای جریانهای بالا حتماً از پورت مخصوص (10A) استفاده کنید. اتصال اشتباه پروب به پورت جریان هنگام اندازهگیری ولتاژ، یکی از رایجترین دلایل سوختن فیوز داخلی مولتیمتر است.
- استفاده از کلمپمتر برای جریانهای بالا: در مدارهای صنعتی یا جریانهای بالا، استفاده از کلمپمتر بهجای مولتیمتر معمولی توصیه میشود، چون نیازی به قطع مدار و اتصال سری ندارد و ریسک کار را بهشدت کاهش میدهد.
اندازهگیری مقاومت و تست تداوم (Continuity Test)
یکی دیگر از کاربردهای مهم مولتیمتر، اندازهگیری مقاومت و بررسی تداوم مسیر جریان در مدار است:
- اندازهگیری مقاومت: برای این کار سلکتور را روی علامت Ω تنظیم کرده و پروبها را به دو سر قطعه مورد نظر (مثل مقاومت، سیمپیچ یا فیوز) متصل کنید. نکته بسیار مهم این است که قطعه باید کاملاً از مدار و منبع تغذیه جدا شده باشد، در غیر این صورت مقدار خواندهشده نادرست خواهد بود و ممکن است به مولتیمتر آسیب برساند.
- تست تداوم (Continuity Test): این حالت که معمولاً با علامت بلندگو یا دیود مشخص شده، برای بررسی سریع قطع یا وصل بودن یک مسیر استفاده میشود؛ مثلاً برای تست سالم بودن یک سیم، فیوز یا کلید. در صورت برقراری اتصال، مولتیمتر با بوق کوتاهی هشدار میدهد. این قابلیت برای عیبیابی سریع سیمکشیها بسیار کاربردی است.

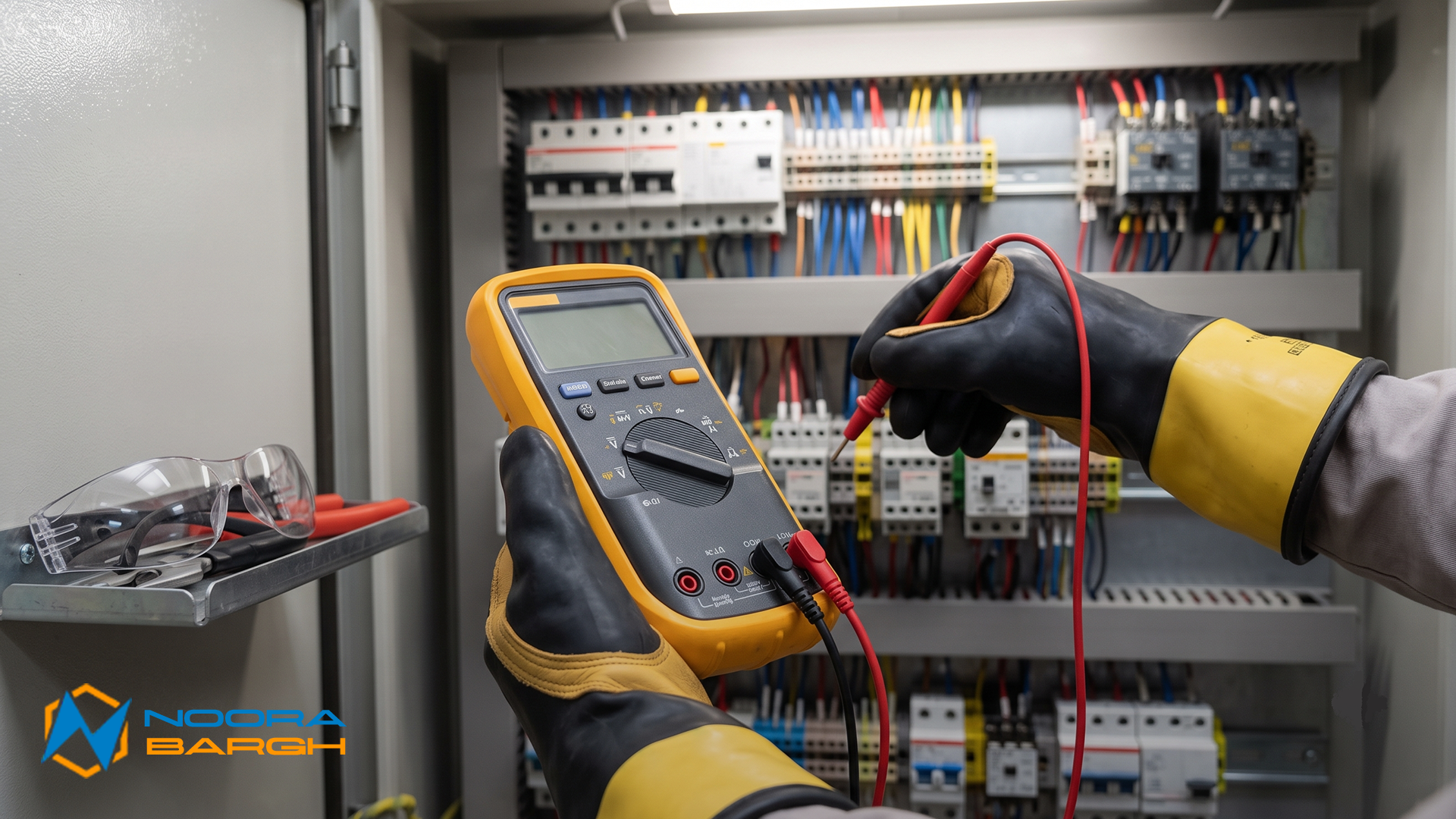

نکات ایمنی ضروری هنگام کار با مولتیمتر
رعایت نکات ایمنی در کار با مولتیمتر، بهویژه در مدارهای پرقدرت، از اهمیت بالایی برخوردار است:
- همیشه پیش از اتصال پروبها، سلکتور را روی حالت و رنج صحیح قرار دهید.
- هرگز در حالت اندازهگیری جریان (آمپر)، پروبها را به صورت موازی به منبع ولتاژ وصل نکنید؛ این کار میتواند باعث اتصال کوتاه و آسیب جدی شود.
- از تجهیزات حفاظت فردی (PPE) مثل دستکش عایق و عینک ایمنی، بهویژه هنگام کار با ولتاژهای بالا استفاده کنید.
- پیش از هر اندازهگیری، سلامت پروبها و کابلها را بررسی کنید؛ پروبهای آسیبدیده میتوانند خطرناک باشند.
- در مدارهای با ولتاژ بالا (مثل تابلوهای برق صنعتی)، از مولتیمترهایی با رتبهبندی ایمنی مناسب (CAT III یا CAT IV) استفاده کنید.
اشتباهات رایج برقکاران
برخی اشتباهات با وجود تجربه، همچنان در بین برقکاران دیده میشود:
- فراموش کردن جابهجایی پروب بعد از اندازهگیری جریان و تلاش برای اندازهگیری ولتاژ بدون بازگرداندن پروب به پورت صحیح.
- انتخاب رنج نامناسب که منجر به نمایش نادرست یا عدم نمایش هیچ مقداری میشود.
- عدم قطع تغذیه مدار هنگام اندازهگیری مقاومت.
- استفاده طولانیمدت از مولتیمتر در حالت آمپر روی مدارهایی با جریان بیش از ظرفیت دستگاه، که باعث سوختن فیوز داخلی میشود.
نگهداری، کالیبراسیون و انتخاب مولتیمتر مناسب
برای اطمینان از دقت و طول عمر مولتیمتر، رعایت چند نکته کلیدی توصیه میشود:
نگهداری صحیح: مولتیمتر را در محیطی خشک و بهدور از گرد و غبار نگهداری کنید و همیشه پس از استفاده، سلکتور را روی حالت خاموش (OFF) یا ولتاژ AC با بالاترین رنج قرار دهید.
کالیبراسیون دورهای: بهویژه برای استفاده حرفهای و صنعتی، کالیبراسیون منظم دستگاه دقت اندازهگیری را تضمین میکند.
انتخاب مولتیمتر مناسب: بسته به نوع کار، انتخاب مولتیمتر با ویژگیهای مناسب اهمیت دارد؛ برای کارهای برق ساختمان یک مولتیمتر دیجیتال معمولی کافی است، اما برای کارهای صنعتی یا جریان بالا، کلمپمتر یا مولتیمترهای با رتبهبندی ایمنی بالاتر گزینه بهتری هستند.
جمعبندی
استفاده صحیح از مولتیمتر و ابزارهای اندازهگیری برق، ترکیبی از دانش فنی و رعایت نکات ایمنی است. با شناخت دقیق اجزای دستگاه، رعایت اصول اتصال سری و موازی، و توجه به نکات ایمنی، برقکاران میتوانند با اطمینان بیشتری کار خود را انجام داده و از بروز حوادث ناخواسته جلوگیری کنند. انتخاب ابزار مناسب متناسب با نوع کار نیز نقش مهمی در افزایش دقت و ایمنی کار دارد.
سوالات متداول
۱. آیا میتوان با مولتیمتر جریان AC و DC هر دو را اندازهگیری کرد؟
بله، اغلب مولتیمترهای دیجیتال قابلیت اندازهگیری هر دو نوع جریان و ولتاژ AC و DC را دارند، اما باید پیش از اندازهگیری، سلکتور را روی حالت صحیح (AC یا DC) قرار دهید تا نتیجه دقیق باشد.
۲. چرا مولتیمتر من هنگام اندازهگیری جریان عدد صفر یا نامعتبر نشان میدهد؟
این مشکل معمولاً به دلیل سوختن فیوز داخلی دستگاه است که در اثر اتصال اشتباه پروب (پورت آمپر) هنگام اندازهگیری ولتاژ رخ میدهد. در این حالت باید فیوز داخلی مولتیمتر بررسی و در صورت نیاز تعویض شود.
۳. تفاوت کلمپمتر و مولتیمتر معمولی در اندازهگیری جریان چیست؟
کلمپمتر بدون نیاز به قطع مدار و اتصال سری، جریان را از طریق میدان مغناطیسی اطراف سیم اندازهگیری میکند، در حالیکه مولتیمتر معمولی نیاز به قطع مدار و قرارگیری سری در مسیر جریان دارد. کلمپمتر برای جریانهای بالا ایمنتر و سریعتر است.
۴. آیا اندازهگیری مقاومت روی مداری که برق دارد امکانپذیر است؟
خیر، برای اندازهگیری مقاومت باید حتماً تغذیه مدار قطع و قطعه مورد نظر از مدار جدا شود؛ در غیر این صورت مقدار نمایش دادهشده نادرست خواهد بود و ممکن است به مولتیمتر آسیب برساند.
۵. رتبهبندی CAT روی مولتیمتر به چه معناست و چرا مهم است؟
رتبهبندی CAT (مثل CAT II، CAT III، CAT IV) سطح ایمنی مولتیمتر را در برابر نوسانات ولتاژ گذرا در مدارهای مختلف مشخص میکند. برای کار روی تابلوهای برق صنعتی یا نقاط نزدیک به منبع تغذیه اصلی، استفاده از مولتیمتر با رتبه CAT III یا CAT IV ضروری است.
۶. هر چند وقت یکبار باید مولتیمتر را کالیبره کرد؟
برای استفاده حرفهای و صنعتی، توصیه میشود کالیبراسیون بهصورت سالانه انجام شود تا از دقت اندازهگیریها اطمینان حاصل شود.
