یک دستگاه حفاظتی در سیستم های الکتریکی، کلید محافظ جان ترکیبی است.
هنگامی که جریان برق از مسیر عادی خارج شده و به سمت زمین (ارت) هدایت شود، در چنین حالتی نشتی جریان رخ میدهد و RCBO این تغییر را تشخیص و جریان برق را فورا قطع میکند تا از وقوع شوک الکتریکی جلوگیری کند.همچنین اگر جریان برق به میزان بیش از حد مجاز خود برسد ( از نظر حرارت یا بار) RCBO جریان برق را قطع میکند، تا بتواند از خطرات حرارتی(آتش سوزی) و الکتریکی(خرابی وسایل) جلوگیری کند.

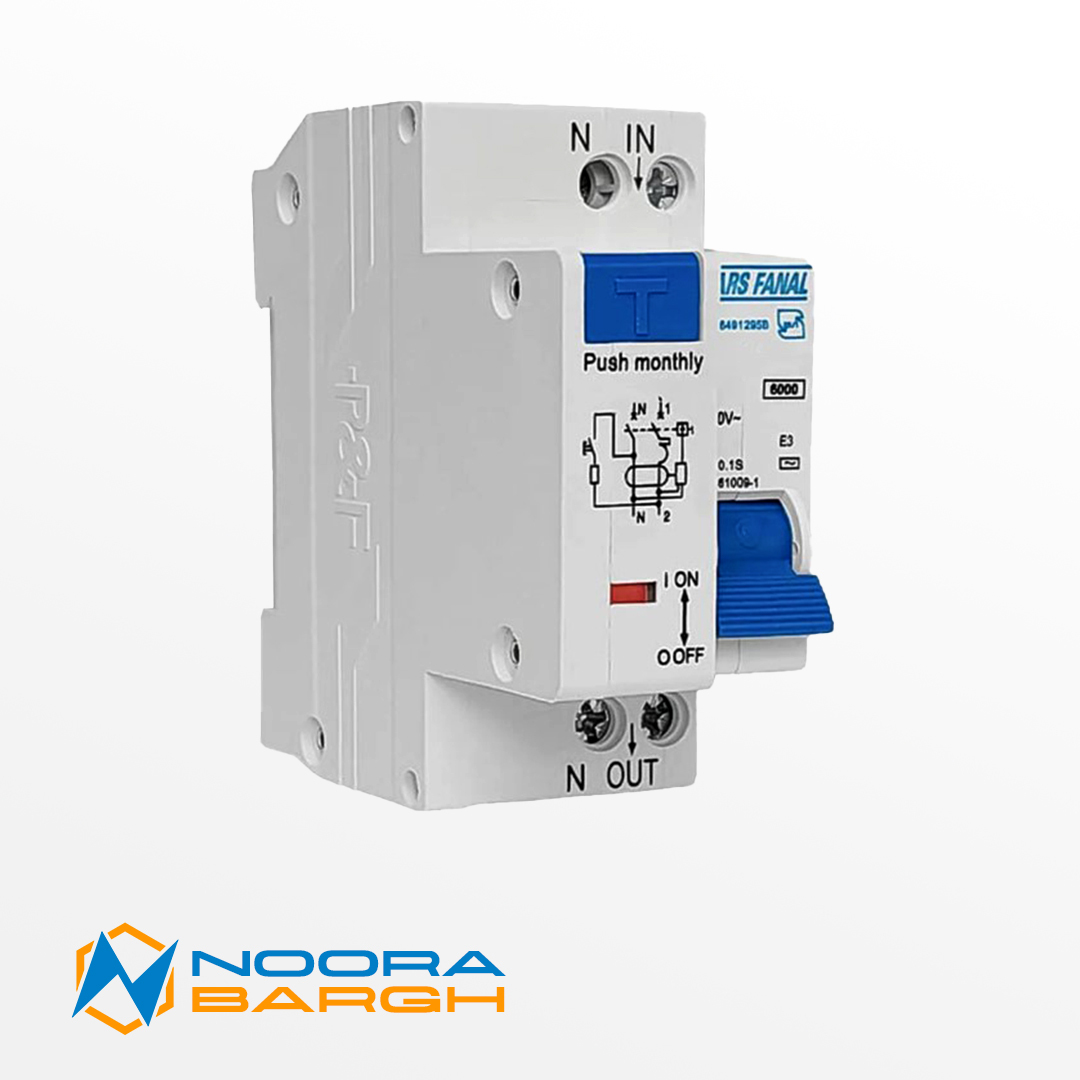

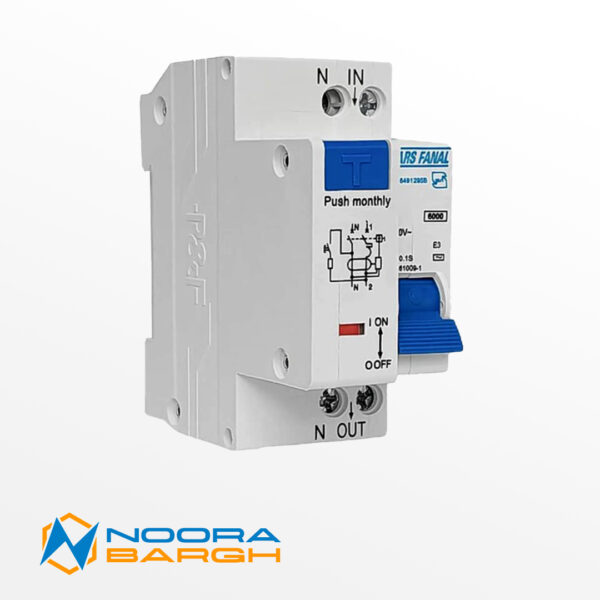

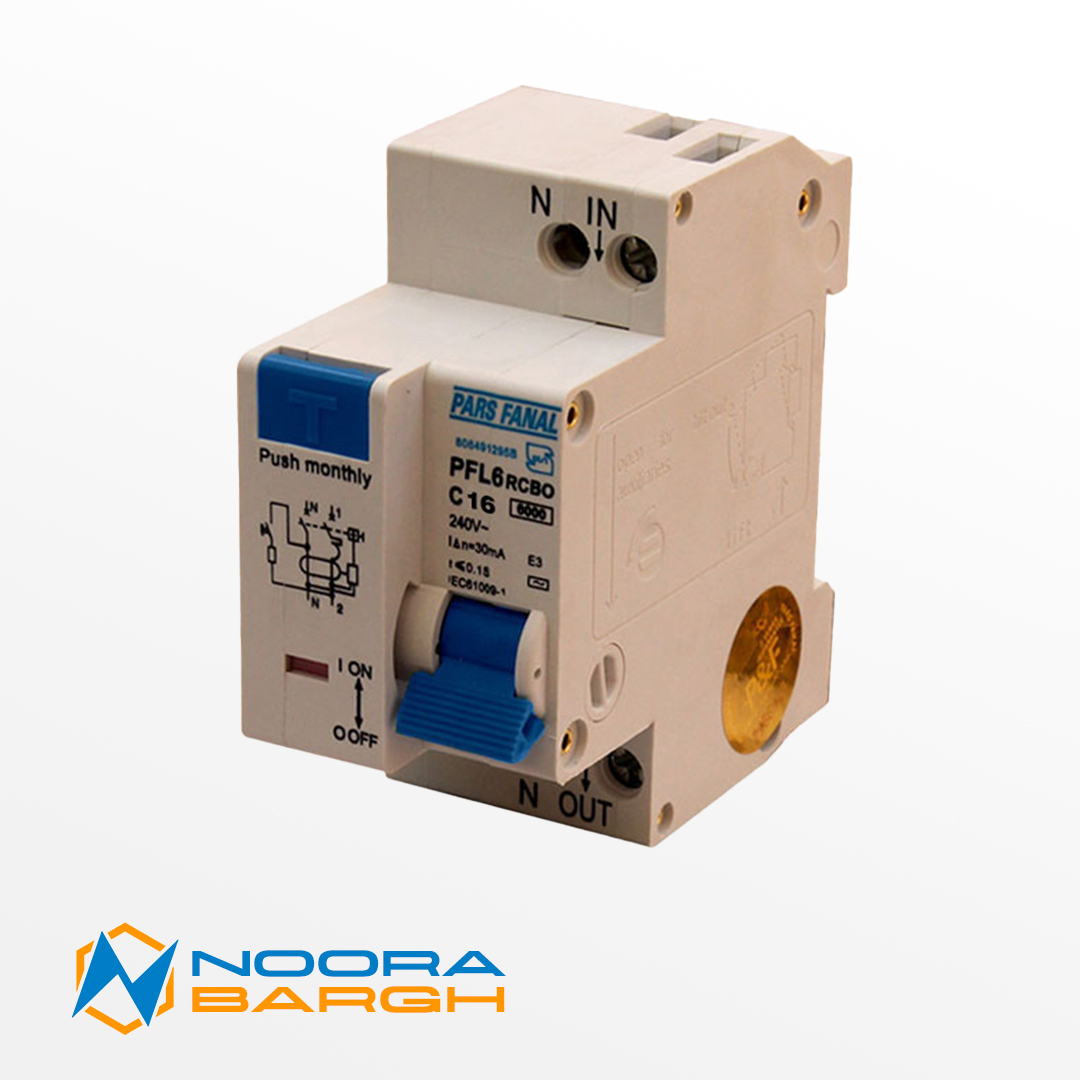

محافظ جان ترکیبی RCBO یکی از محصولات با کیفیت شرکت پارس فانال است، که دارای ولتاژ نامی(230 ولت)می باشد.این دستگاه با حساسیت بالای خود و رنج نشتی جریان (30mA) و استاندارد های بین المللی (IEC 61009) میتواند انتخابی مناسب باشد، و از شما و تجهیزات در برابر آسیب های احتمالی پیشگیری و محافظت کند.
مشخصات کلی
| نام محصول | محافظ جان |
|---|---|
| نوع مدار | تک فاز |
| مدل | PFL-RCBO |
| حداکثر جریان نامی(In) | 16آمپر |
| حداکثر ولتاژ نامی(Ue) | 230 ولت متناوب AC |
| تعداد پل ورودی | فاز+نول |
| تعداد پل خروجی | فاز+ نول |
| درجه حفاظت | IP20 |
| رنج نشتی جریان | 30mA |
محافظ جان ترکیبی RCBO چیست و چرا استفاده از آن ضرورت دارد؟
استفاده از محافظ جان ترکیبی میتواند انتخابی عالی و هوشمندانه برای لوازم حساس و تجهیزات صنعتی باشد که در آن ها حفاظت نقش مفیدی را ایفا میکند.
محافظت در برابر دو نوع خطای الکتریکی بر عهده ی RCBO می باشد:
الف)خطای نشت زمین و یا جریان باقی مانده، زمانی رخ می دهد که قطعی تصادفی در مدار رخ داده باشد و یا DIY(هنگام استفاده از برش پرچین، برق کابل بریده شود)و یا خطا های سیم کشی به وجود آید، محافظ جان ترکیبی با قطع سریع برق به صورت خودکار از وسایل دارای اهمیت و جان افراد محافظت میکند. چرا که اگر برق به موقع قطع نشود، می تواند باعث بروز شوک الکتریکی در فرد شده و یا کشنده باشد.
ب)زمانی که مدار با دستگاه های الکتریکی بیش از حد بارگذاری شود، انتقال توان بیش از ظرفیت کابل می شود و خطای الکتریکی جریان اضافه رخ میدهد. اتصال کوتاه زمانی رخ میدهد که در یک مدار مقاومت پایین می آید و جریان به راحتی و بیش از حد عبور میکند، که میتواند باعث آتش سوزی و برق گرفتگی شود.
در قسمت کناری آیفون کلید های MODE و(-/+)جهت تنظیمات، و همچنین محل قرار دادن کارت حافظه جهت فیلم برداری است (توجه داشته باشید که کارت حافظه حتما درون دستگاه قرار دهید چرا که در غیر این صورت ذخیره ی فیلم امکان پذیر نمی باشد. )
کاربرد محافظ جان ترکیبی RCBO
– منازل مسکونی
برای مثال : در خانه ی خود یک یخچال دارید و به دلیل مشکلات برقی یا یک خلل ناگهانی جریان برق افزایش می یابد، در این حالت RCBO جریان برق را به صورت خودکار قطع میکند و این اقدام هم به ایمنی فرد کمک میکند(در برابر شوک الکتریکی) و هم از وسیله ی شما در برابر خطرات احتمالی و خرابی یخچال و(مواد غذایی) جلوگیری میکند.
-مکان های اداری و تجاری
مکان هایی مانند:بیمارستان ها، مراکز آموزشی، مراکز علمی تحقیقاتی و یا رستوران ها و مراکز خرید، RCBO میتواند به عنوان یک دستگاه حفاظتی، در صورت بروز هرگونه ناهنجاری ( جرقه زدگی یا نقص در سیستم های برقی)و حوادث ناگوار(مانند:آتش سوزی) را شناسایی، و جریان برق را قطع کند
-صنعت
برای نمونه: در یک کارخانه در صورت بروز نوسانات و افت ولتاژ در سیستم برق، به تجهیزات حساس و وسایل آسیب می رسد و عملکرد آن ها را ضعیف و کیفیت آن ها دچار مشکل میشود. اما با استفاده از RCBO می توان نواقص و مشکلات برقی را برطرف نمود، و به حفظ ایمنی کارکنان و تجهیزات کمک کرد.
مقایسه ی محافظ جان ترکیبی RCBO و محافظ جان RCCB
| RCBO | RCCB |
|---|---|
| اتصال کوتاه، بار اضافه و نشتی جریان را تشخیص می دهد. | تنها نشتی جریان را تشخیص می دهد. |
| از تیپ(نوع کلید) C(موتوری،عمومی، کندکار) و تیپ B(تندکار)تشکیل شده است. | تیپ خاصی به خود اختصاص نداده است. |
| دارای استاندارد بین المللی IEC61009 می باشد. | استاندارد بین المللی IEC 61008 را دارد. |
| طول اهرم قطع کننده آن بلند است. | طول اهرم قطع کننده کوتاهی دارد. |
ویژگی های محافظ جان ترکیبی RCBO چیست؟
1-در صورت بروز هرگونه مشکل، جریان برق را به صورت خودکار قطع میکند.
2-هنگام برق گرفتگی و آتش سوزی از جان افراد محافظت میکند.
3- دوام این کلید حدود 10 سال می باشد، و بعد از آن ممکن است فقط سیم پیچ های کلید به علت ضعیف شدن نیاز به تعویض داشته باشند.
4- نصب وراه اندازی سریعی دارد.
5- از به هدر رفتن انرژی جلوگیری میکند.
6-سرعت عملکرد آن کمتر از 0.1 ثانیه است.
7-دارای بدنه ی نسوز و مقاومت در برابر حرارت می باشد.
8-استحکام زیادی در برابر ضربه و لرزش دارد.
9-نمایشگر قطع و وصل آن به صورت رنگی است.
10- از جان افراد در برابر شوک الکتریکی با تماس مستقیم و غیر مستقیم حفاظت میکند.
11-از خرابی وسایل و تجهیزات جلوگیری میکند.
آیا قیمت محافظ جان ترکیبی RCBO به صرفه است؟
اگر چه قیمت محافظ جان ترکیبی بیشتر از قطع کننده های مدار سنتی است، ولی اگر میخواهید از سلامتی افراد خانواده ، وسایل و…(که یک امر حیاتی است) در برابر مشکلات برقی مراقبت کنید، و از افتادن تعویق در روند تولید و تعطیلی کارکنان و پرسنل، و پرداخت هزینه برای تجهیزات و وسایل در صورت خرابی جلوگیری کنید RCBO میتواند انتخابی درست و هدفمند باشد.
شرکت پارس فانال
سلامتی شما برای ما ارزشمند است …
صنایع الکتریکی پارس حافظ که با نام پارس فانال عرضه میشود، در سال 1373 تاسیس و با مشارکت و نظارت شرکت فانال آلمان و مشارکت بخش دولتی در ایران فعالیت خود را آغاز نمود و از سمت شرکت توزیع برق و پژوهشگاه های نیرو دارای تایید صلاحیت است.همچنین این شرکت در کارنامه ی خود گواهینامه سیستم مدیریت کیفیت ISO 9001-2008 را دارد، واز سال 1391 مجهز به آزمایشگاه همکار استاندارد و تحقیقات صنعتی در ایران شده است.
خدمات پس از فروش شرکت پارس فانال
کیفیت دستور کار ما است !
کلیه ی محصولات شرکت پارس فانال دارای 10 سال خدمات پس از فروش و 2 سال گارانتی است.
